Revue technique Renault Megane: Bride de liaison
B84 ou C84 ou S84
|
Matériel indispensable |
| station de charge |
|
Couples de serragem
|
|
| vis de fixation de la bride de liaison | 0,8 daN.m |
| vis de fixation des raccords de canalisations | 0,8 daN.m |
| vis de cache batterie | 0,4 daN.m |
DÉPOSE
- Débrancher la batterieen commençant par la borne négative.
- Déposer les caches du moteur.
- Vidanger le circuit de fluide réfrigérant à l'aide d'une station de charge.
F9Q ou K4M ou K9K
- Dégrafer l'insonorisant du tablier.

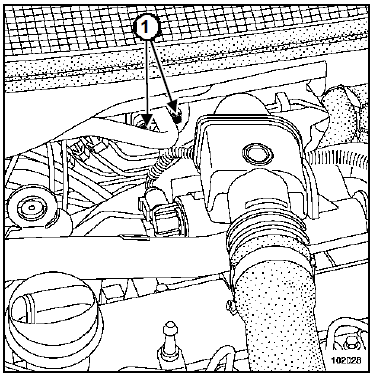

- Dévisser les raccords de canalisation (1) de la bride de liaison.
- Désaccoupler les canalisations.
- Placer des bouchons sur les orifices.
K4J

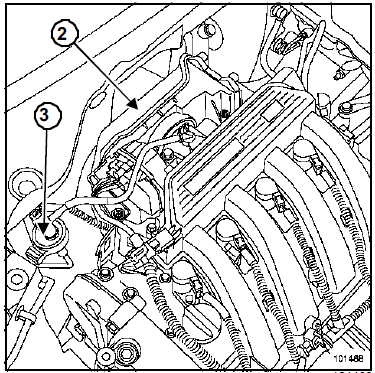

- Déposer le boîtier d'air (2) (Chapitre Mélange carburé).
- Dégager l'électrovanne de coupure d'essence (3).
- Dégrafer l'insonorisant du tablier.

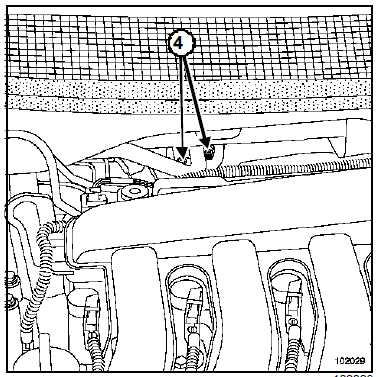

- Dévisser les raccords de canalisation (4) de la bride de liaison.
- Désaccoupler les canalisations.
- Placer des bouchons sur les orifices.
F4R

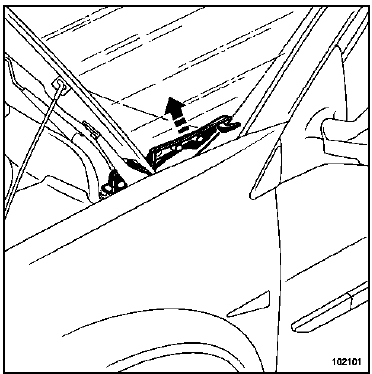

- Déposer :
- les essuie-vitres,
- les montants gauche et droit.

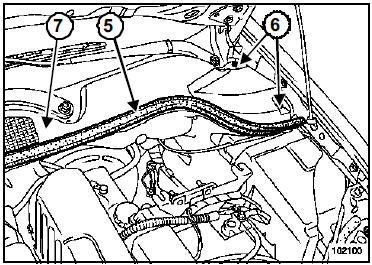

- Déposer :
- le joint de tablier (5),
- les rivets plastique (6),
- la grille d'auvent (7).

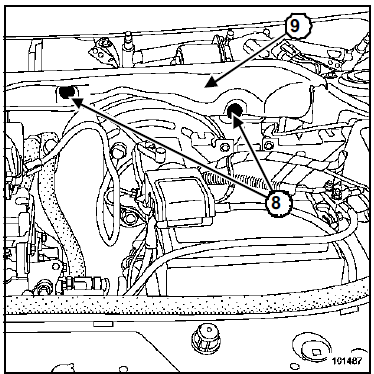

- Déposer :
- les fixations (8) de la cloison de boîte d'eau,
- la cloison de boîte d'eau (9),
- les fixations de l'écran insonorisant.

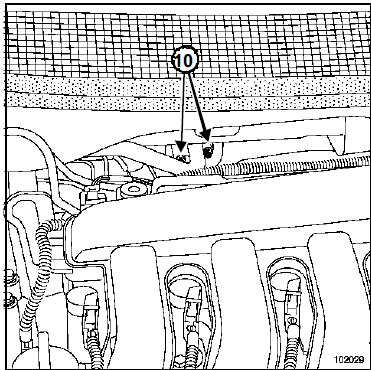

- Dévisser les raccords de canalisation (10) sur la bride de liaison.
- Désaccoupler les canalisations.
- Placer des bouchons sur les orifices.

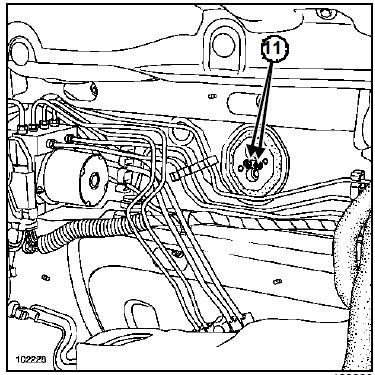

- Déposer les deux vis de fixation (11) de la bride de liaison.
- Reposer une vis de raccord de canalisation afin d'extraire la bride de liaison.
- Déposer les joints toriques des canalisations de l'évaporateur.
REPOSE

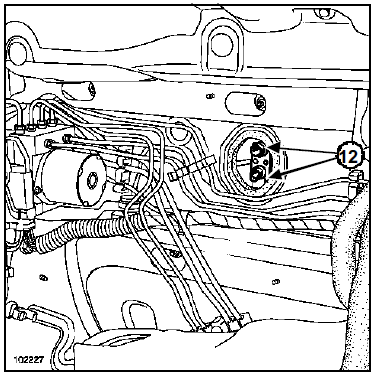

- Reposer les joints toriques sur les canalisations (12).
- Procéder dans le sens inverse de la dépose.
- Resserrer progressivement les deux vis de fixation de la bride de liaison pour emmancher de manière uniforme la bride de liaison sur les canalisations.
- Vérifier le bon état des portées de joints sur la bride de liaison ainsi que des joints d'étanchéité.
- Remplacer les joints d'étanchéité.
- Huiler avec l'huile de conditionnement d'air préconisée pour faciliter l'emmanchement.
| Nota : Tout joint détérioré nécessite le remplacement de la canalisation |
- Serrer aux couples :
- la vis de fixation de la bride de liaison (0,8 daN.m),
- la vis de fixation des raccords de canalisations (0,8 daN.m),
- les vis de cache batterie (0,4 daN.m).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Effectuer le remplissage du circuit de fluide réfrigérant à l'aide d'une station de charg
Nota :
|
| Nota : Lors d'un remplacement d'une bride de liaison, ajouter 10 ml d'huile préconisée à la quantité récupérée. |
Orifice calibré
Nota :
De par sa conception, l'orifice calibré (1) est un
élément qui ne peut être remplacé.
