Revue technique Renault Megane: Antennes d'ouverture

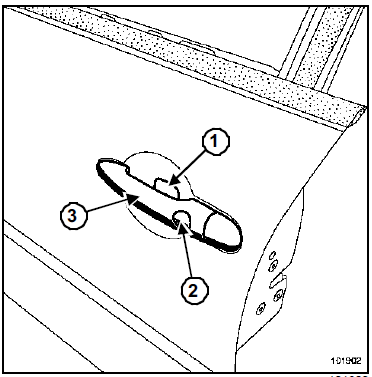

Pour fonctionner en mode " mains-libres ", les poignées de portes doivent être équipées :
- de capteurs de présence (1) accompagnés d'un déflecteur placé sur la poignée pour détecter la main de l'utilisateur,
- d'une touche de condamnation (2),
- d'une antenne d'ouverture intégrée à la poignée (3).
| Nota :
Après une période de non utilisation de 72 heures
environ, les capteurs de présence sont désactivés. La détection de demande de décondamnation est alors réalisée par un capteur de mouvement. Le capteur de présence et le capteur de mouvement ne forment qu'une seule pièce. |
Pour la dépose des poignées, voir MR 365 - Carrosserie.

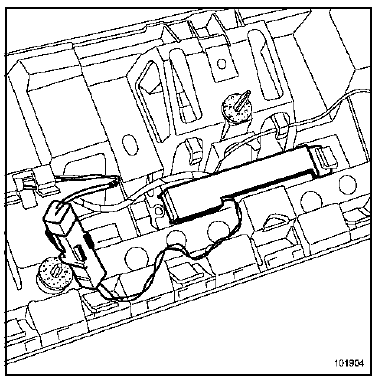

Pour fonctionner en mode " mains libres ", les véhicules doivent être équipés d'une antenne d'ouverture dans le bandeau de hayon arrière.
Pour la dépose de l'antenne d'ouverture, voir MR 365 - Carrosserie.
Antennes de démarrage
Les véhicules équipés du système " mains libres "
disposent de trois antennes de démarrage pour le
badge :
une antenne (1) de détection avant ...
Antennes d'ouverture :
Branchement
Capteurs de présence et mouvement (connecteur
2)
Antenne d'ouverture et touche de condamnation
(connecteur 3)
Nota :
La touche de condamnation est un interrupte ...
D'autres materiaux:
Calculateur : Branchement
B84 ou C84
Affectation des entrées et des sorties du calculateur
d'injection
Connecteur A (32 voies)
Connecteur B (48 voies)
Connecteur C (48 voies)
...
Interprétation des états
VEHICULE SANS CLE - ACCES
ET041
LUNETTE ARRIERE OUVRANTE
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Cet état n'est exploitable que pour les véhicules de type J (Scénic, 5 places),
R
(Scénic 7 Places) ...
Tableau de bord :
Branchement
Nota :
La liaison multiplexée multimédia et l'information
ON - OFF radio ne concernent que le tableau de
bord " Haut de gamme ".
...
