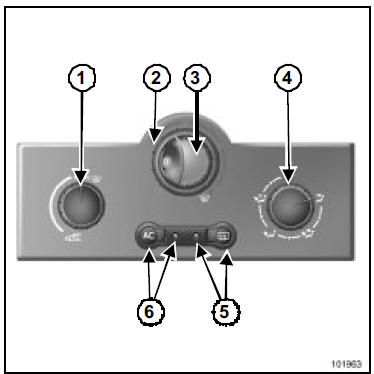

I - DESCRIPTION
II - PRINCIPE DE FONCTIONNEMENT
Réglage de la température de l'air

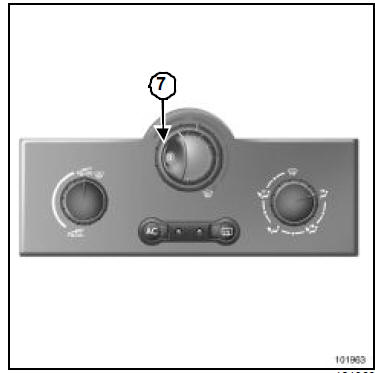

Tourner la commande (7) en fonction de la température désirée.
Plus le curseur est dans le rouge, plus la température sera élevée.
Lors d'une utilisation prolongée de l'air conditionné, une sensation de froid peut apparaître.
Elle est corrigée par un rajout d'air chaud (tourner la commande (7) vers la droite).
Répartition de l'air dans l'habitacle

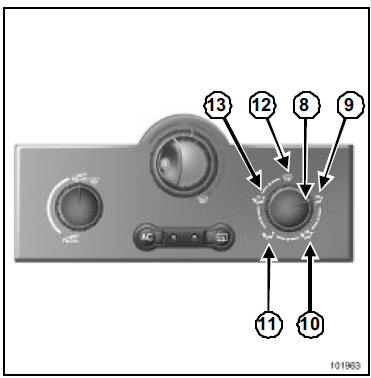

Manoeuvrer la commande (8) pour mettre le curseur face aux positions repérées :
Le flux d'air est dirigé uniquement vers tous les aérateurs.
Le flux d'air est dirigé vers tous les aérateurs et les pieds.
Cette position est celle préconisée pour une meilleure atteinte du confort par temps chaud.
Le flux d'air est dirigé vers les pieds.
Le flux d'air est partagé entre les frises de désembuage du pare-brise et des vitres latérales et les pieds.
Cette position est celle préconisée pour une meilleure atteinte du confort par temps froid.
Tout le flux d'air est dirigé vers les frises de désembuage du pare-brise et des vitres latérales.
Nota : Pour un désembuage rapide, positionner les commandes sur les positions :
|
Réglage de la vitesse de ventilation

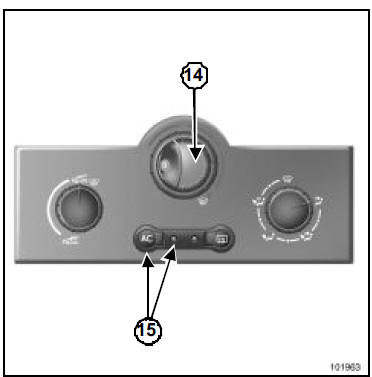

Tourner la commande (14) sur l'une des quatre positions pour mettre en route le ventilation et régler sa puissance.
Positionner la commande en position 1 pour une ventilation minimale et en position 4 pour obtenir une ventilation maximale.
Dans cette position :
Il y a néanmoins un faible débit d'air lorsque le véhicule roule.
Cette position est à éviter en usage courant.
Mise en service du recyclage d'air (avec isolation de l'habitacle)

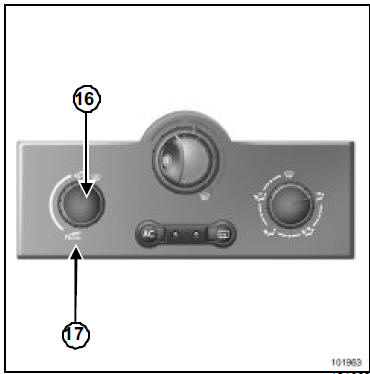

Tourner la commande (16) vers le symbole (17) de recyclage de l'air.
Dans ces conditions, l'air est pris dans l'habitacle et il est recyclé sans admission d'air extérieur.
Le recyclage d'air permet :
ATTENTION
|
Feu arrière : Branchement
Connecteur (1)
Nota :
La connexion du support de lampes gris (1) est
identique côté gauche et côté droit.
Connecteur (2) côté gauche
Connecteur (2) côté droit
Nota :
La connexion du support de lampes noir ( ...
Conduit d'admission
Couples de serragem
vis de fixation du conduit
d'admission
0,8 daN.m
écrou du conduit
d'admission
2,1 daN.m
DÉPOSE
Débrancher :
la batterie,
le capteur de pression de suralimentation (1).
De ...
Capteur de régime et de
position
Matériel indispensable
outil de diagnostic
Effectuer un apprentissage de la cible volant moteur,
après remplacement du capteur de régime et de position
(1) ou du volant moteur :
Effectuer deux décélérations successives ...
