Revue technique Renault Megane: Désignation des pièces

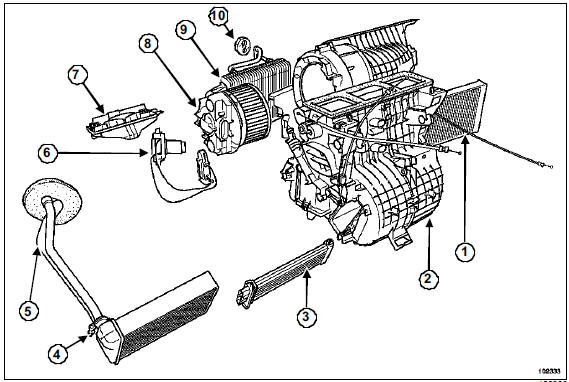

BOÎTIER DE CLIMATISATION

  1. Filtre habitacle
  2. Boîtier répartiteur
  3. Boîtier de résistances de chauffage
  4. Colliers du radiateur de chauffage
  5. Canalisations du radiateur de chauffage
  6. Calculateur
  7. Couvercle d'évaporateur
  8. Motoventilateur d'habitacle
  9. Evaporateur
  10. Bride d'évaporateur
    Climatisation non régulée
    ...

    Tableau de commande : Fonctionnement
    I - DESCRIPTION Commande de recyclage de l'air  Réglage de la température de l'air  Réglage de la vitesse de ventilation  Réglage de la r&eac ...
