Matériel indispensable
outil de diagnostic
clé dynamométrique "faible couple"



Couples de serragem

vis de régulateur 0,6 daN.m



IMPORTANT

Avant toute intervention sur le circuit d'injection, vérifier à l'aide de l'outil de diagnostic :

  •  que la rampe d'injection ne soit plus sous pression,
  •  que la température du carburant ne soit pas élevée.
  •  Respecter impérativement, lors de chaque intervention, les consignes de sécurité et de propreté énoncées dans ce document.
  •  Il est strictement interdit de desserrer un raccord de tuyau haute pression lorsque le moteur tourne.



ATTENTION
  •  Se munir du kit de bouchons spécial circuit d'injection haute pression.
  •  Remplacer impérativement tout tuyau haute pression ainsi que les agrafes des tuyaux haute pression déposés.

DÉPOSE

  • Débrancher la batterie.
  •  Souffler la zone pour éliminer les impuretés autour du régulateur de pression carburant.
  •  Débrancher le connecteur du régulateur de pression carburant.
  •  Nettoyer la zone avec du dégraissant pour frein.
  •  Déposer :

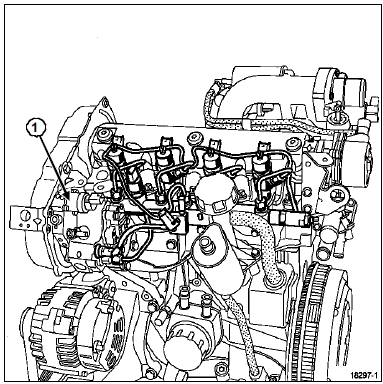

  •  les trois vis du régulateur de pression carburant (1),
  •  manuellement le régulateur de pression carburant (ne pas utiliser d'outil pour faire levier).

REPOSE

  •  Nettoyer la face d'appui du régulateur de pression carburant sur la pompe haute pression en prenant garde de ne pas introduire d'impuretés.
  •  Essuyer la face d'appui du régulateur de pression carburant sur la pompe haute pression en prenant garde de ne pas introduire d'impuretés.
  •  Brancher la batterie.
  •  Rincer le logement du régulateur de pression carburant dans la pompe haute pression en mettant le contact quelques secondes.
  •  Débrancher la batterie.
  •  Préparer le régulateur neuf :
  •  ôter le bouchon protecteur,
  •  vérifier la position des joints,
  •  lubrifier les joints toriques avec du gazole propre.
Nota : La lubrification est très importante pour éviter les fuites extérieures.
  • Présenter le régulateur en appliquant un léger mouvement de rotation.
  •  Pousser doucement jusqu'à l'enfoncement complet.
  •  Presserrer les trois vis de régulateur neuves à 0,3 daN.m.
  •  Serrer au couple les trois vis de régulateur (0,6 daN.m) à l'aide d'une clé dynamométrique "faible couple".
  •  Nettoyer la zone avec des lingettes de nettoyage.
  •  Mettre en place le connecteur du régulateur de pression carburant.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
  • Mettre le contact.
  •  Effacer le défaut signalé dans l'outil de diagnostic si nécessaire
ATTENTION

Vérifier l'absence de fuite de gazole :

  •  faire tourner le moteur au ralenti jusqu'à la mise en route du motoventilateur,
  •  accélérer plusieurs fois à vide,
  •  effectuer un essai routier,
  •  couper le contact,
  •  vérifier l'absence d'écoulement de gazole.
