Revue technique Renault Megane: Antennes de démarrage

Les véhicules équipés du système

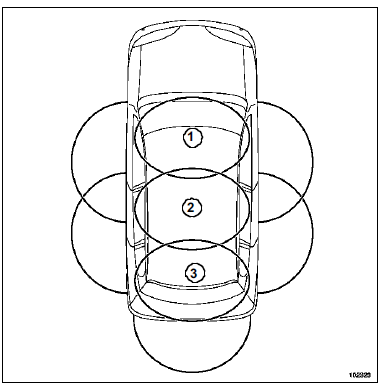

Les véhicules équipés du système " mains libres " disposent de trois antennes de démarrage pour le badge :

  •  une antenne (1) de détection avant située derrière la façade de la planche de bord,
  •  une antenne (2) située en partie arrière de la console centrale,
  •  une antenne (3) située en partie arrière du plancher.
Nota :
  •  Les antennes d'ouverture n'ont aucun effet sur le système antidémarrage (Chapitre Gestion des Ouvrants).
  •  Les antennes sont identiques et peuvent être interchangées.

    Elles ne nécessitent aucun apprentissage.

DÉPOSE

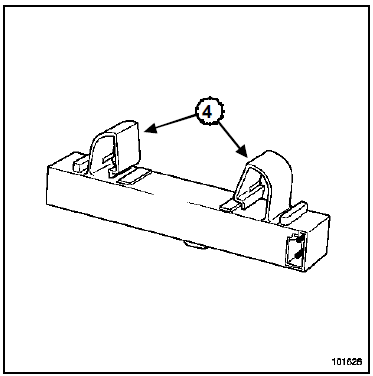

  • Déclipper l'antenne en agissant sur les agrafes (4).
ATTENTION

Les agrafes (4) des antennes de démarrage sont fragiles.

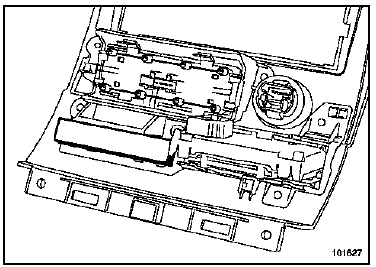

  • Déclipper la façade (Chapitre Antidémarrage, Bouton poussoir de démarrage, page 82A-16).

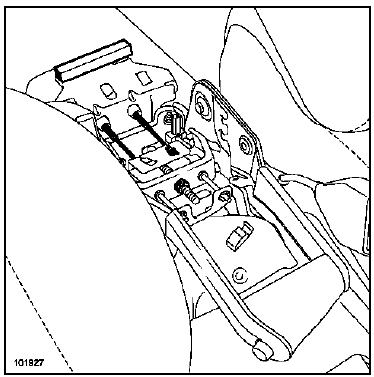

I -ANTENNE CENTRALE

  • Déposer la console centrale (voir Console centrale).

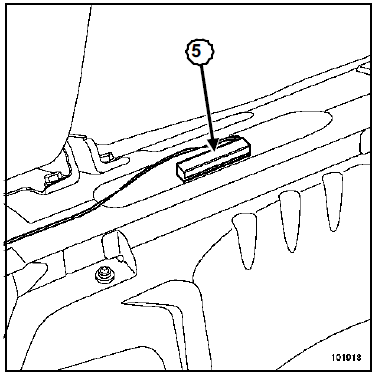

II - ANTENNE ARRIÈRE

  •  Dégager partiellement la moquette du coffre.

  • Déclipper l'antenne (5) en agissant sur les agrafes.
