Revue technique Renault Megane: Traverse inférieure extrême arrière partie latérale

Revue technique Renault Megane / Tôlerie / Structure inferieure arriere / Traverse inférieure extrême arrière partie latérale

Le remplacement de cette pièce est une opération complémentaire au remplacement de l'allonge de passage de roue arrière, à la doublure latérale de jupe arrière, à la fermeture latérale de traverse inférieure extrême et à la gouttière partielle inférieure.

Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

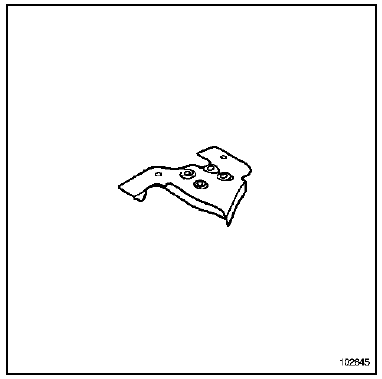

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée assemblée avec : Ecrou serti M8

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Traverse inférieure extrême arrière partie latérale 1

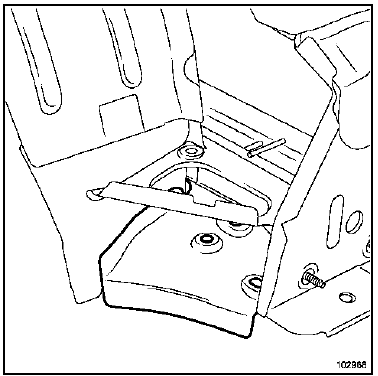

PIECE EN POSITION

Fermeture latérale de traverse

    Plancher arrière partie arrière
    COUPLES DE SERRAGE fixation 1 2,1 daN.m fixation 2 2,1 daN.m fixation 3 2,1 daN.m fixation 4 2,1 daN.m Le remplacement de cette pi& ...

    Fermeture latérale de traverse inférieure extrême arrière
    Le remplacement de cette pièce est une opération complémentaire au remplacement de l'allonge de passage de roue arrière, à la doublure latérale de jupe arr ...
