Revue technique Renault Megane: Axe intermédiaire
CONTRÔLE
- Ces véhicules sont équipés de l'ensemble " axe intermédiaire - axe de volant - colonne de direction " indémontable. S'il est impossible de fixer la vis à came de la chape rabattable ou après un choc, vérifier que la longueur de l'axe soit correcte.
Si la longueur de l'axe intermédiaire est incorrecte, remplacer l'ensemble de la colonne de direction, (voir Colonne de direction).
| ATTENTION Ne jamais tirer sur l'axe intermédiaire (après un choc). |

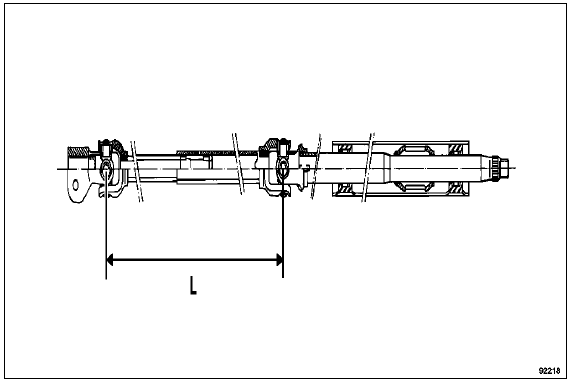

- Contrôler que : L = 269,35 +/- 1 mm
