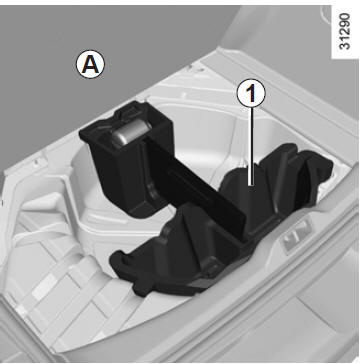

Rangement sous tapis 1 (suivant véhicule)
Pour ouvrir, repliez le tapis A.
Crochets d'arrimage (Versions cinq et trois portes)

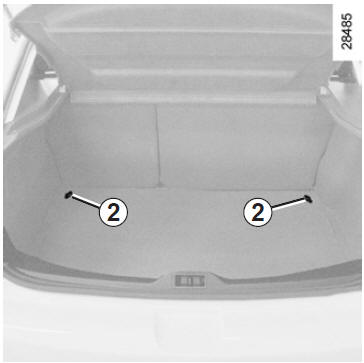

Les crochets 2 situés à chaque coin du coffre permettent d'arrimer le chargement.
Placez toujours les objets transportés de façon à ce que les plus lourds soient en appui contre le dossier de la banquette arrière. |
Sangles latérales

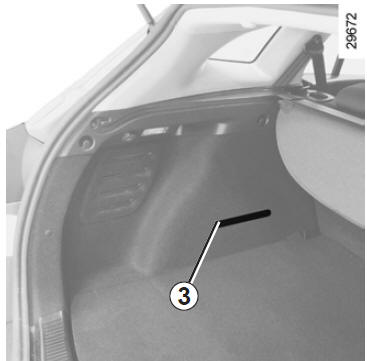

Les sangles 3 sont situées de chaque côté du coffre, elles peuvent accueillir un bidon d'huile.
Crochets d'arrimage (Version break)

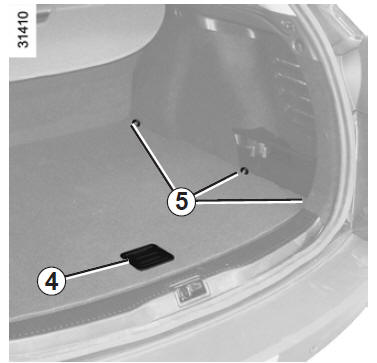

Les crochets 5 situés de chaque côté du coffre permettent d'arrimer le chargement.
Rangements sous tapis (Version break)

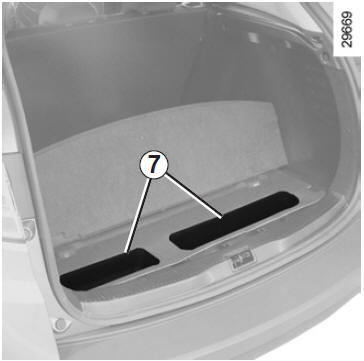

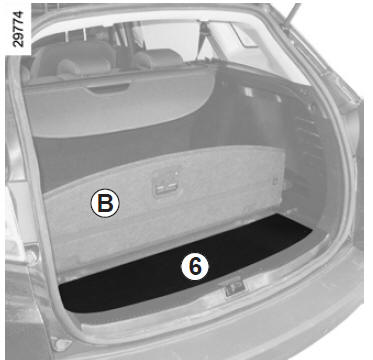

Pour accéder aux rangements 7, repliez la partie B à l'aide de la poignée 4 et, suivant véhicule, soulevez la trappe 6.
Compartimentage du coffre (Version break)
Utile pour séparer le chargement.

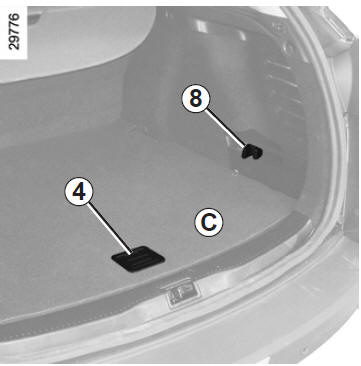

Tournez jusqu'au premier cran les verrous 8 situés de chaque côté du coffre.
Relevez le séparateur C à l'aide de la poignée 4, au contact des verrous, poussez le séparateur, il se verrouille.
Masse maximum : 20 kg.

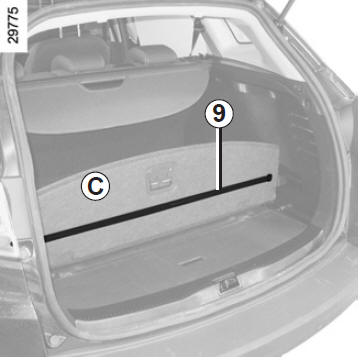

Au dos, vous disposez d'une bande élastique 9 pour maintenir de petits objets verticalement.
Placez toujours les objets transportés de façon à ce que les plus lourds soient en appui contre le dossier de la banquette arrière. |
Aide
Affectation des voies
Connecteur vissé 1 voieVoie 1 : + batterie
Connecteur 1 voie P1 (bleu)
Voie 1 : Groupe MotoVentilateur grande vitesse
Connecteur 1 voie P2 (transparent)
Voie 1 : + batterie
Connecteur 12 voies PEH (bleu)
Voie 1 : + Après contact (injectio ...
Véhicule sans clé : Touche de
condamnation du hayon
Pour la dépose de la touche de condamnation située
sur le hayon, voir MR 365 - Carrosserie.
Nota :
La touche de condamnation sur hayon est un
interrupteur simple. Il est possible de contrôler la
touche de condamnation à l'aide d'un ohmm&egra ...
Echangeur air - air
F9Q ou K9K
DÉPOSE
Débrancher la batterie.
Déposer :
le bouclier avant,
les projecteurs.
Déposer les déflecteurs d'air (1).
Débrancher les conduits d'entrée (2) et de sortie (3)
de l'&eac ...
