Pour enrouler la partie souple du cache-bagages

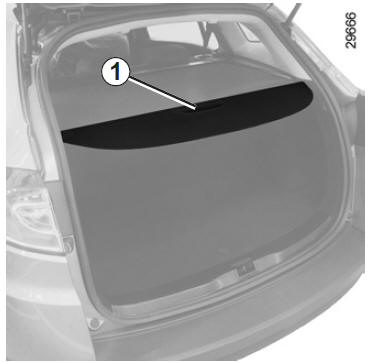

Tirez légèrement sur la poignée 1 pour dégager les pions de leurs points de fixation situés de chaque côté du coffre.
Accompagnez le mouvement d'enroulement du cache-bagages.
Dépose du cache-bagages

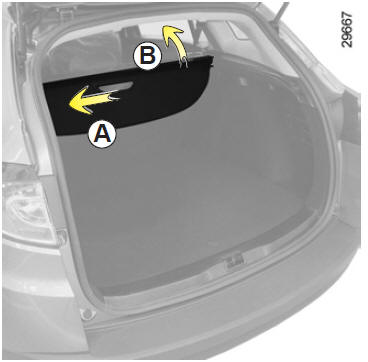

Poussez le cache-bagages vers la gauche (mouvement A) et soulevez le côté droit (mouvement B) de l'enrouleur.
Pour la repose du cache-bagages, engagez le côté gauche puis poussezle vers la gauche (mouvement A) et abaissez le côté droit de l'enrouleur dans son logement.
Ne placez pas d'objets lourds ou durs sur le cache-bagages. En cas de freinage brusque ou d'accident ils seront susceptibles de mettre en danger les occupants du véhicu |
Rangement du cachebagages
Depuis les portes arrière, abaissez le dossier de la banquette (reportez-vous au paragraphe " Banquette arrière " en chapitre 3).

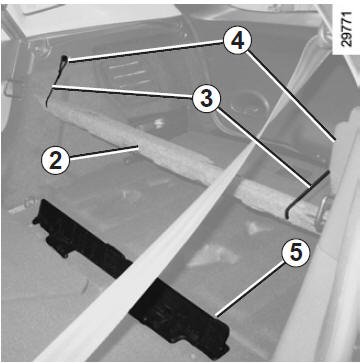

Soulevez le tapis de coffre 2 et attachez- le à l'aide des sangles 3 dans les crochets 4.

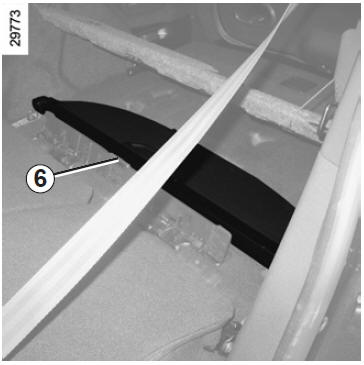

Rangez le cache-bagages 6 à l'arrière du rehausseur 5 dans son logement prévu à cet effet.
