Revue technique Renault Megane: Commande d'ouverture extérieure de hayon

Revue technique Renault Megane / Equipement électrique / Gestion des ouvrants / Commande d'ouverture extérieure de hayon

DÉPOSE

Nota : La dépose du bandeau de porte n'est pas nécessaire pour effectuer cette opération

  • Protéger le contour de la commande d'ouverture avec du ruban de masquage.

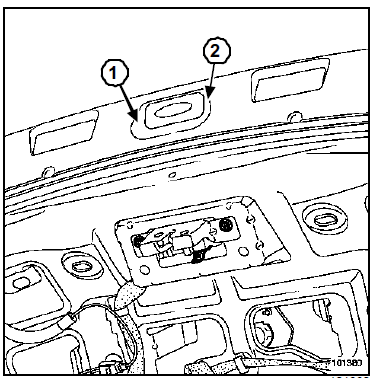

  •  Déclipper la commande en (1) et (2) à l'aide d'un tournevis plat.

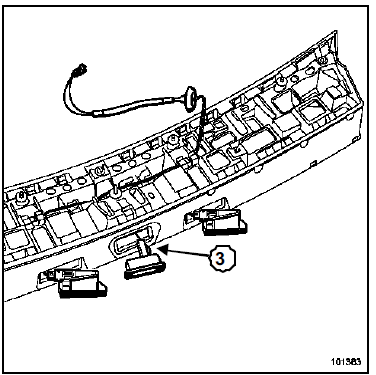

  • Débrancher le connecteur (3).

REPOSE

  •  Procéder dans le sens inverse de la dépose.
