Revue technique Renault Megane: Tableau de bord

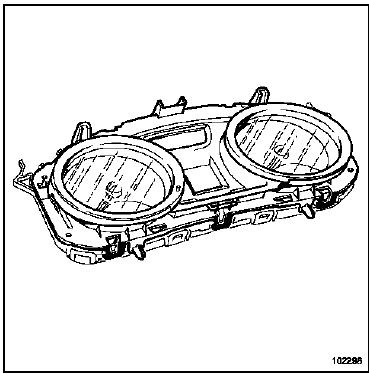

Nota : Seule la vitre de ces tableaux de bord peut être remplacée. Si d'autres éléments sont défaillants, remplacer le tableau de bord complet.

DÉPOSE

  •  Débrancher la batterie.

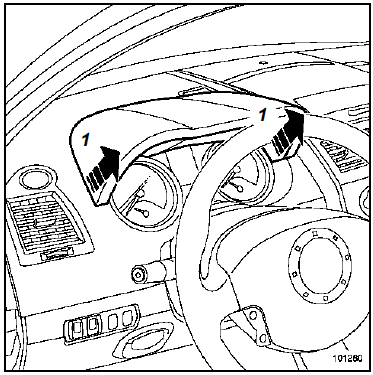

  • Déposer le dessus du tableau de bord clippé sur la planche de bord suivant (1).

  • Débrancher le haut-parleur de navigation (si le véhicule en est équipé).

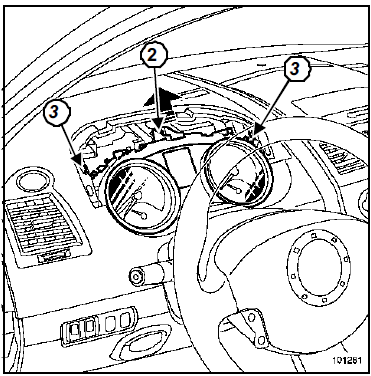

  •  Déposer la vis centrale (2).
  •  Dégager le tableau de bord en appuyant sur les deux languettes (3) de chaque côté du tableau de bord.

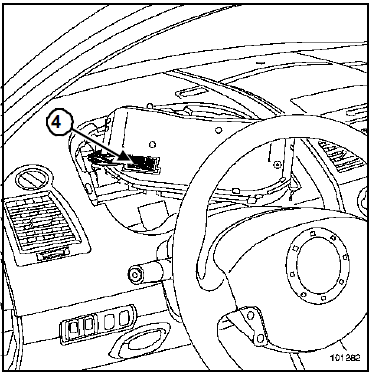

  • Débrancher le connecteur (4).
  •  Déposer le tableau de bord.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  • Brancher la batterie sans effectuer les apprentissages.
  •  Effectuer les configurations nécessaires (Chapitre Batterie).
  • Débrancher la batterie.
Nota : Cette opération enregistre les configurations du tableau de bord.



ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).

    Tableau de bord : Configurations
    ...

    Tableau de bord : Branchement
    Nota : La liaison multiplexée multimédia et l'information ON - OFF radio ne concernent que le tableau de bord " Haut de gamme ". ...
