Revue technique Renault Megane: Conduit d'admission

Couples de serragem

vis de fixation du conduit d'admission 0,8 daN.m
écrou du conduit d'admission 2,1 daN.m

DÉPOSE

  • Débrancher :
  •  la batterie,

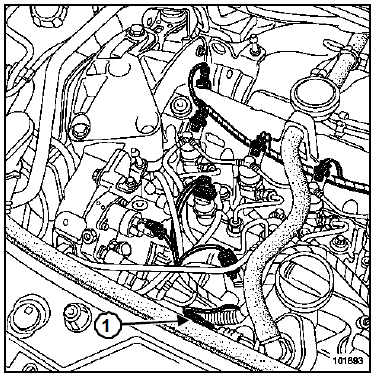

  •  le capteur de pression de suralimentation (1).

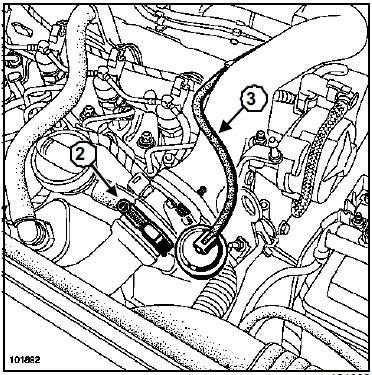

  • Desserrer le collier (2).
  •  Débrancher la Durit d'entrée d'air.
  •  Ecarter la Durit d'entrée d'air.
  •  Débrancher la Durit de dépression (3) du poumon.

  • Déposer :

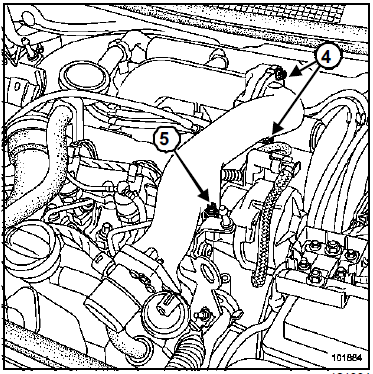

  •  les deux vis de fixation (4) du conduit d'admission,
  •  l'écrou de fixation (5) du conduit d'admission,
  •  le conduit d'admission.

REPOSE

  • Remplacer le joint.
  •  Reposer le conduit d'admission.

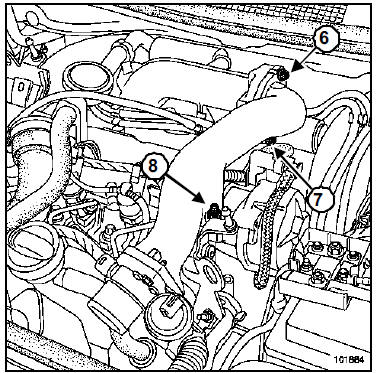

  •  Serrer dans l'ordre et aux couples :
  •  les vis de fixation du conduit d'admission (0,8 daN.m),
  •  l'écrou du conduit d'admission (2,1 daN.m).
  •  Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Equipement électrique).
