Revue technique Renault Megane: Doublure de custode

Le remplacement de cette pièce est une opération complémentaire au remplacement de la jupe et du longeron arrière pour une collision arrière ou au côté de caisse arrière et renfort supérieur de custode pour une collision latérale arrière.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée assemblée avec :
Pontet de fixation tablette latérale arrière.

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

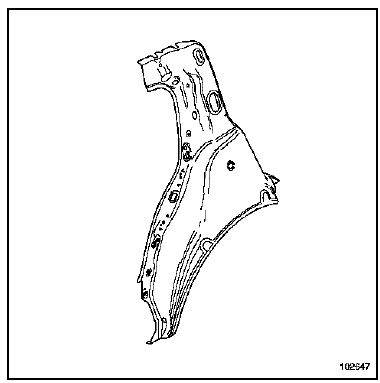

  1. Doublure de custode 0,6

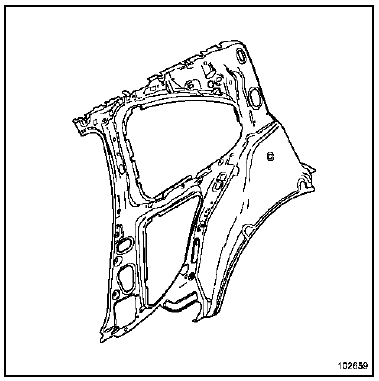

  2.  Renfort central de custode 0,9

PIECE EN POSITION

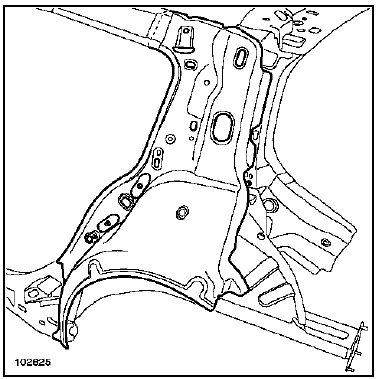

Version 5 portes

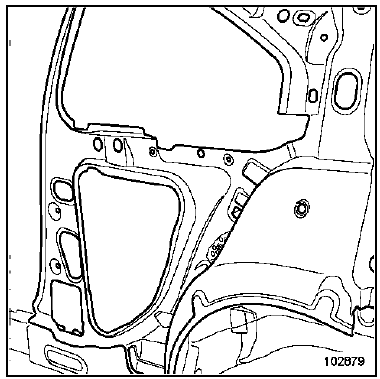

Version 3 portes

Version 3 portes
