Le remplacement de cette pièce est une opération complémentaire au remplacement du côté de caisse complet ou du haut de caisse pour un choc latéral ou un renversement.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Nota : L'opération ne présente pas de difficulté particulière. |
Vous trouverez dans la méthode pour information un ou plusieurs dessins de la pièce en position sur le véhicule ou décalé.
Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |
COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée assemblée avec écrou serti M10.

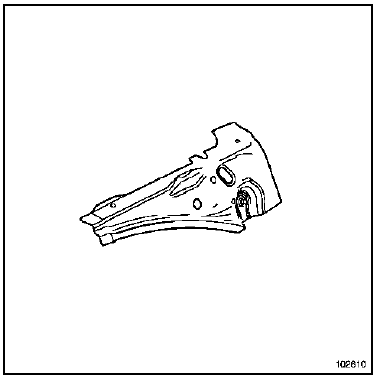

Version 5 portes

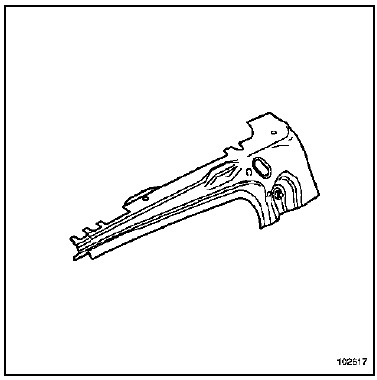

Version 3 portes
PIECES CONCERNEES (épaisseur en mm) :

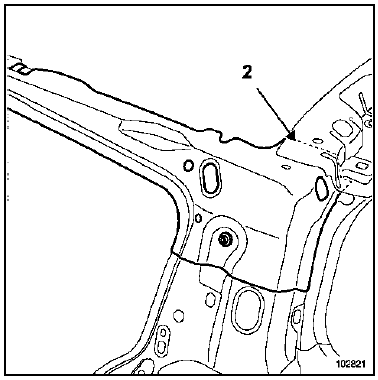

PIECE EN POSITION

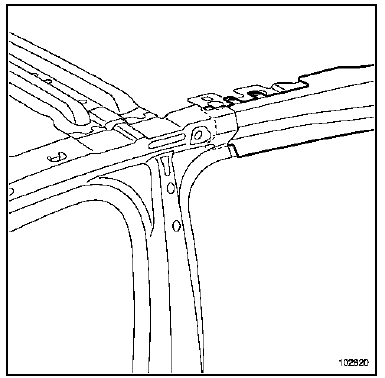

Version 5 portes
Nota : Il est possible de remplacer cette pièce en dégrafant partiellement la doublure latérale de traverse arrière de pavillon. |

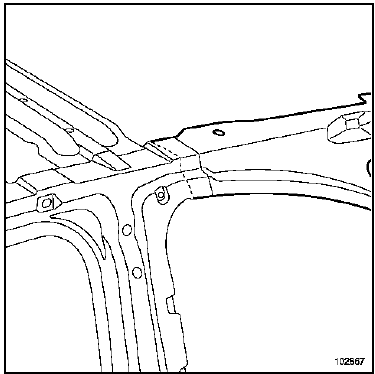

Version 3 portes
Nota : La partie arrière de la version 3 portes est identique à la version 5 portes. |
