Revue technique Renault Megane: Doublure de brancard arrière
Le remplacement de cette pièce est une opération complémentaire au remplacement du côté de caisse complet ou du haut de caisse pour un choc latéral ou un tonneau.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |
COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule.

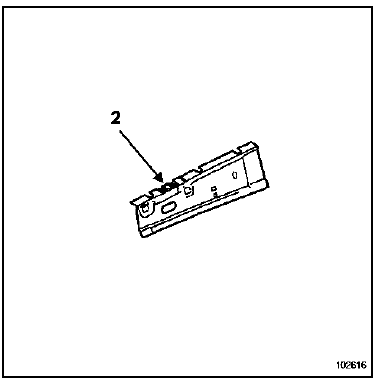

Version 5 portes
| ATTENTION Les cages de fixation de barres de toits (2) doivent être préservées lors de l'opération. |

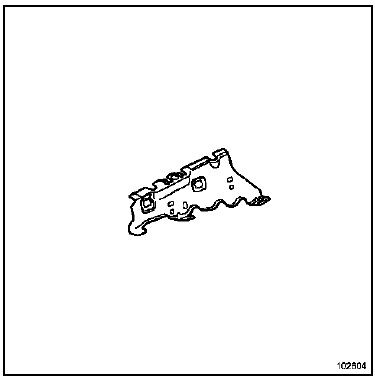

Version 3 portes
PIECES CONCERNEES (épaisseur en mm) :
- Doublure de brancard arrière 0,9

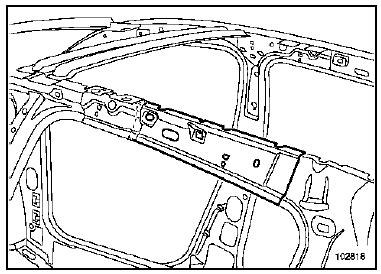

PIECE EN POSITION
Version 5 portes

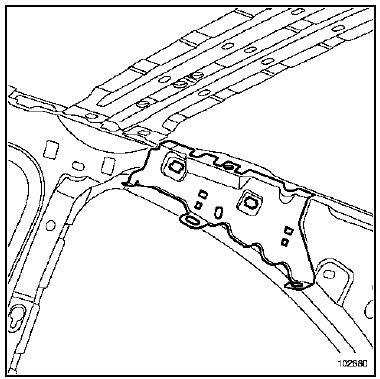

Version 3 portes
