Revue technique Renault Megane: Plancher central partie latérale

Le remplacement de cette pièce peut s'effectuer suivant plusieurs possibilités :

  •  complète complémentaire au renfort de bas de caisse,

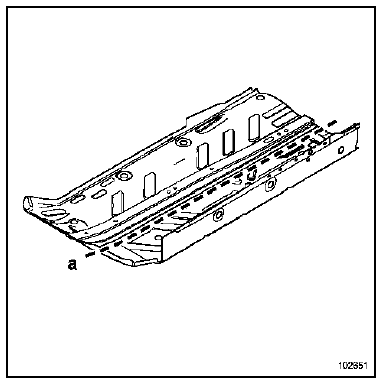

  •  partielle coupe (a) ou (a'), complémentaire au renfort de bas de caisse,

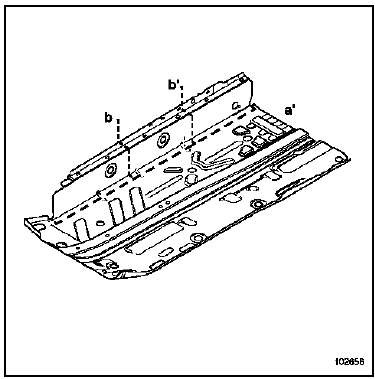

  •  partielle coupe (a) ou (a') et (b), complémentaire au renfort de pied avant,
  •  partielle coupe (a) ou (a') et (b'), complémentaire au renfort de pied milieu.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée assemblée avec :
Ecrou soudé
Renfort coudé de longeron
Longeron central

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Plancher central partie latérale 0,7/1,2
  2.  Renfort coudé de longeron 2,5
  3.  Longeron central 2

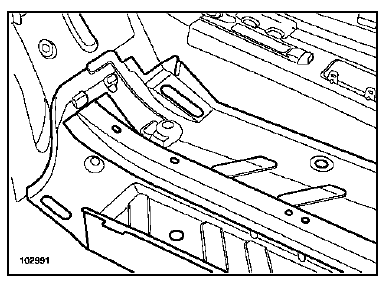

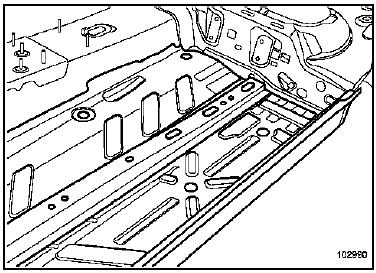

PIECE EN POSITION

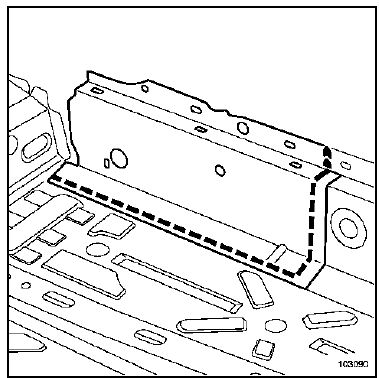

Exemple détaillé du remplacement de la partie

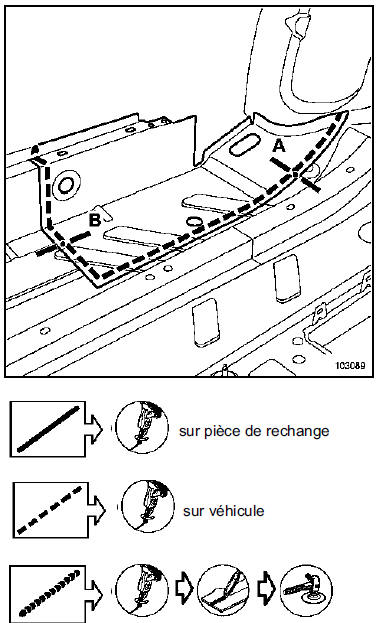

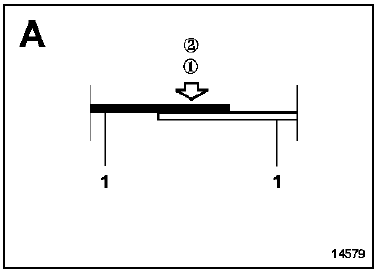

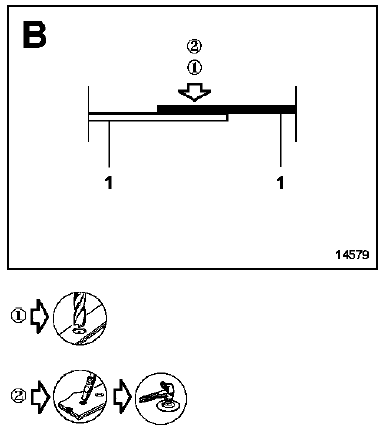

Exemple détaillé du remplacement de la partie avant suivant coupes (a) et (b)

Exemple de remplacement de la partie avant

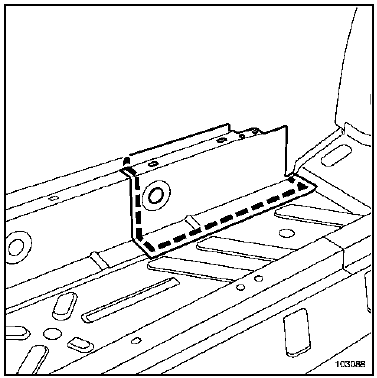

Exemple de remplacement de la partie avant suivant coupes (a') et (b)

Exemple de remplacement de la partie avant

Exemple de remplacement de la partie avant suivant coupes (a') et (b)

Traverse latérale avant de plancher

    Structure inferieure centrale
    ...

    Traverse latérale avant de plancher central
