Le remplacement de cette pièce peut s'effectuer suivant deux possibilités :
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

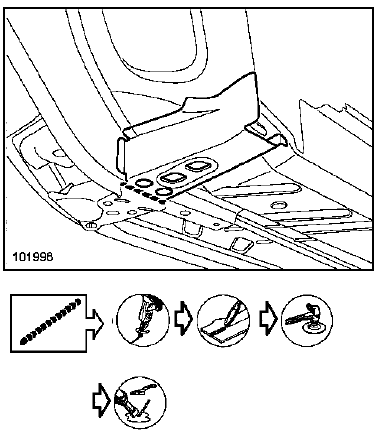

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Renfort de traverse
Renfort de choc
Ecrou serti
PIECES CONCERNEES (épaisseur en mm) :

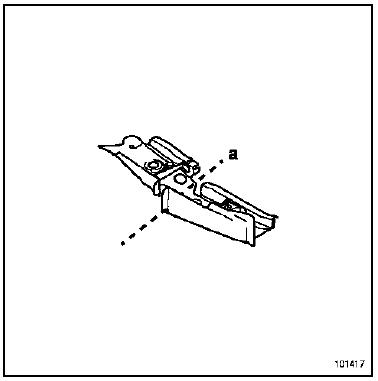

Remplacement partiel suivant coupe (a)
Nota : La coupe s'effectue au ras du longeron avant. |

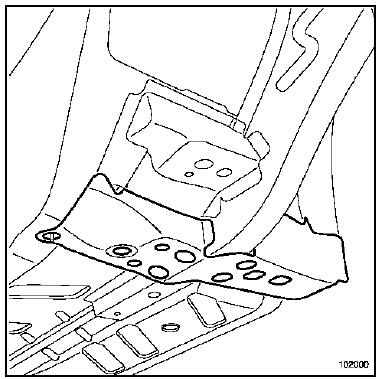

Remplacement complet
