POSITION DE LA MOLETTE
Contrôle de la partie " commande de réglage en site " (commande branchée sur le véhicule, à l'aide d'un voltmètre entre les voies 4 et 6)

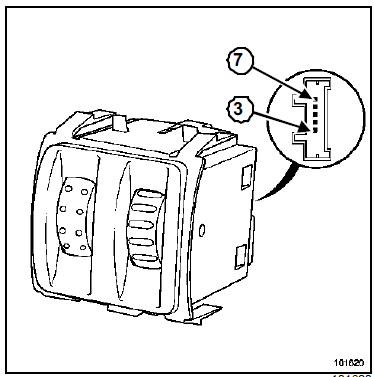

Commande de réglage en site
Actionneur de réglage en site
des projecteursUnité de protection et de
commutation : Branchement
+ batterie
Connecteur PPH1 (gris)
Connecteur PEH (noir)
Connecteur PPH2 (marron)
Connecteur PPA (noir)
Connecteur PEM (noir)
Connecteur PPM1 (noir)
Connecteur PPM2 (gris)
Connecteur P1 (bleu)
Connecteur P2 (cristal)
...
Support d'étrier de frein
Outillage spécialisé indispensable
Fre. 1190-01
Repousse-piston
d'étrier de frein
Couples de serragem
vis de fixation du support
d'étrier
10,5 daNm
vis de colonnettes
3,6 daN.m
vis ...
Interprétation des états
ET012
CONTACT FREIN PRIMAIRE
CONSIGNES
Particularités : Appliquer les contrôles seulement si les états "INACTIF"
et "ACTIF"
sont incohérents avec la position de la pédale.
ETAT "INACTIF" Pédale de frein appuy ...
