Revue technique Renault Megane: Rétroviseur électrique : Fonctionnement
Les rétroviseurs électriques sont composés de :
- deux moteurs de réglage (vertical et horizontal),
- une sonde de température extérieure (côté droit),
- un moteur de rabattement des rétroviseurs (selon niveau d'équipement),
- un système de dégivrage (selon niveau d'équipement).

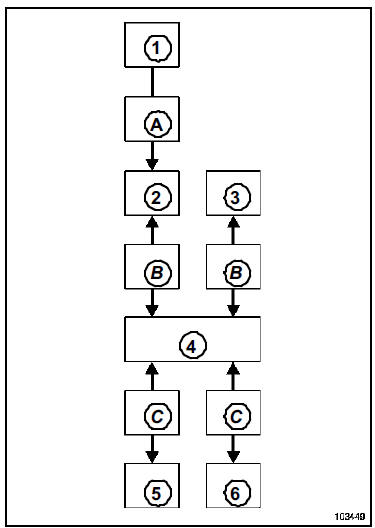

Fonctionnement du dégivrage
- Tableau de commande climatisation
- Unité centrale habitacle
- Calculateur d'injection
- Unité de protection et de commutation
- Rétroviseurs dégivrants
- Lunette arrière dégivrante
- Demande client *
- Liaison mutipléxée
- Commande filaire
* : Demande client :
- filaire en cas de climatisation manuelle,
- multipléxée en cas de climatisation régulée.
Commande rhéostat
d'éclairage : Branchement
POSITION DE LA MOLETTE
...
Rétroviseur électrique :
Branchement
La résistance du système de dégivrage est d'environ
15 Ω. ...
