Revue technique Renault Megane: Contacteur d'inhibition
|
Matériel indispensable |
| outil de diagnostic |
DÉPOSE
| IMPORTANT Avant la dépose d'un élément du sytème de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis). |
- Déposer :
- la garniture de bas de marche avant (partie supérieure),

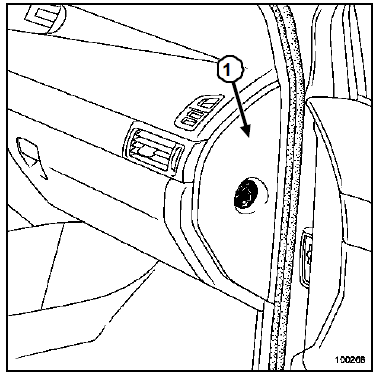

- la joue latérale (1) de la planche de bord.
- Déclipper le contacteur d'inhibition.
REPOSE
- Procéder dans le sens inverse de la dépose.
| IMPORTANT Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic. |
- Déverrouiller, si tout est correct, le calculateur d'airbag, sinon, voir manuel de diagnostic.
- Contrôler le fonctionnement :
- du contacteur,
- du voyant " airbag OFF ".
Contacteur d'inhibition :
Fonctionnement
Le contacteur d'inhibition se situe sur la joue latérale de
la planche de bord côté passager.
Ce contacteur comporte deux positions :
Position ON = fonctionnement d ...
