Revue technique Renault Megane: Sécurité

SECURITE PASSIVE

AIRBAG, SIEGES ET CEINTURES

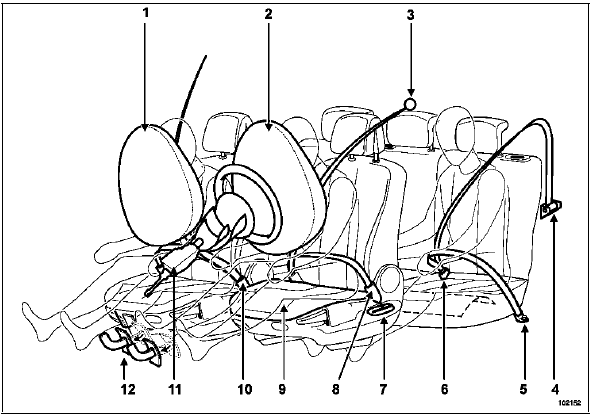

  1. Airbag frontal passager
  2.  Airbag frontal conducteur
  3.  Enrouleur limiteur d'efforts sur pied milieu
  4.  Enrouleur pyrotechnique arrière
  5.  Fixation de ceinture arrière
  6.  Boucle de ceinture arrière
  7.  Limiteur d'effort
  8.  Prétensionneur ventral de ceinture sur siège (version 5 portes)
  9.  Airbag anti-glissement (version 3 portes)
  10.  Prétensionneur de boucle de ceinture sur siège
  11.  Colonne de direction rétractable
  12.  Pédales rétractables

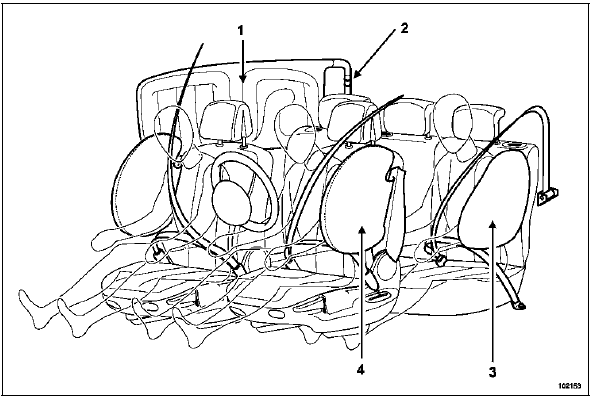

  1. Airbag latéral rideau
  2.  Système de mise à feu d'airbag rideau
  3.  Airbag latéral thorax arrière
  4.  Airbag latéral thorax avant

AIRBAG ANTI-GLISSEMENT

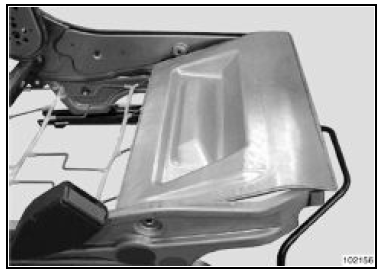

Avant choc

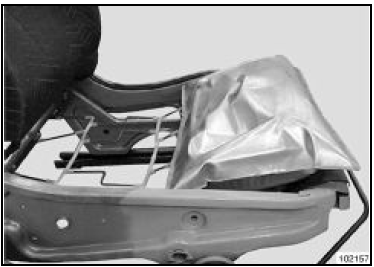

Après choc

Après choc

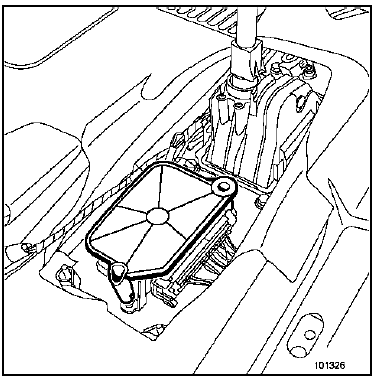

CALCULATEUR AIRBAG

CALCULATEUR AIRBAG

NOTA : Le protecteur du calculateur est à remplacer systématiquement lors du remplacement du calculateur.

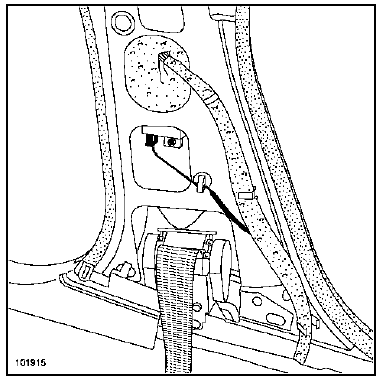

CAPTEUR DE CHOC LATERAL

STRUCTURE

STRUCTURE

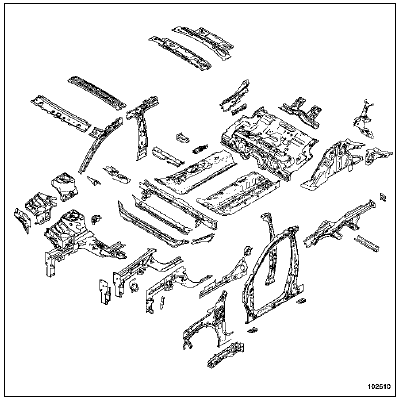

ECLATES DES ELEMENTS COMPORTANT DES TOLES A TRES HAUTE LIMITE ELASTIQUE

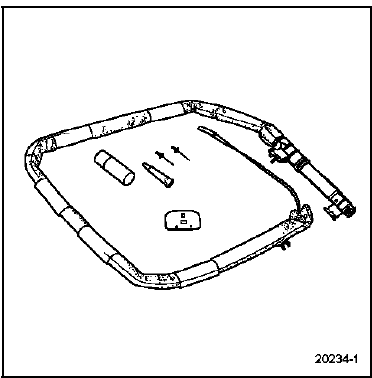

AIRBAG LATERAL RIDEAU

AIRBAG LATERAL RIDEAU

IMPORTANT :

Lors du déclenchement d'un module airbag latéral rideau suite à mise à feu, la déformation et la détérioration des fixations imposent systématiquement la mise en place de la plaquette fournie en pièces de rechange.

Pièces de rechange nécessaires à la réparation :

  • module airbag,
  •  une plaquette (référence : 82 00 277 635),
  •  deux rivets spécifiques (référence : 77 03 072 050),
  •  un échantillon de colle (référence : 77 11 171 805).

Pour la mise en place de la plaquette, se reporter au chapitre 88C du Manuel de Réparation 364.

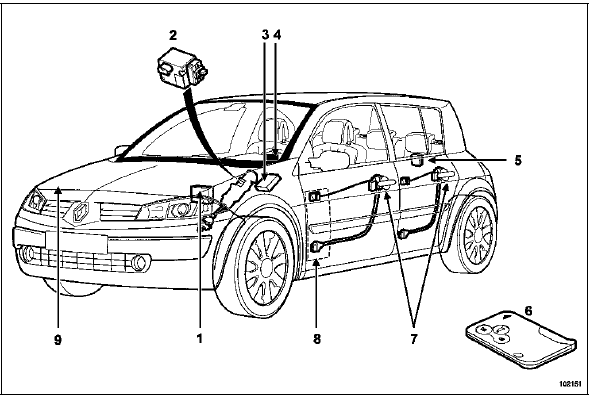

PROTECTION DU VEHICULE

  1. Protection du calculateur
  2.  Protection du verrou électrique de colonne de direction
  3.  Protection du câblage d'alarme en sortie de l'Unité Centrale Habitacle
  4.  Identification véhicule (code VIN)
  5.  Protection de la serrure de hayon
  6.  Badge
  7.  Protection des serrures et poignées
  8.  Protection des câblages
  9.  Marquage d'identification
    Véhicule sans clé
    Le système de commande des ouvrants équipant le véhicule sans clé est composé : de l'Unité Centrale Habitacle (avec récepteur radiofréquen ...

    Toit ouvrant
    TOIT OUVRANT PANORAMIQUE A COMMANDE ELECTRIQUE Commande rotative impulsionnelle  Panneau mobile en verre  Panneau fixe en verre Déflecteur "filet" & ...
