Revue technique Renault Megane: Véhicule sans clé

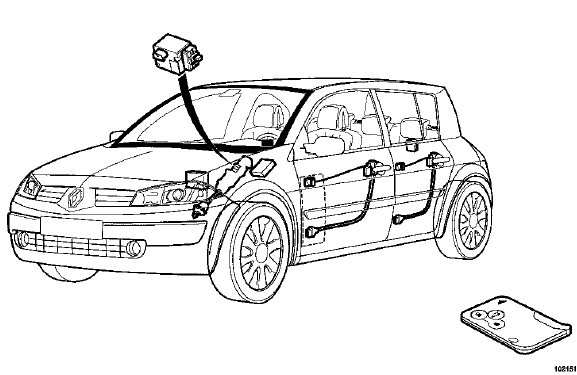

Le système de commande des ouvrants équipant le véhicule sans clé est composé
:
- de l'Unité Centrale Habitacle (avec récepteur radiofréquence),
- de badges spécifiques en version "simple" et "mains libres",
- d'un repose-badge non codé (récepteur transpondeur),
- de moteurs de condamnation - décondamnation des ouvrants (intégrés aux
serrures),
- d'antennes spécifiques de réception dans les poignées extérieures et
dans le hayon (version "mains libres"),
- de capteurs de présence et mouvement (version "mains libres"),
- de serrures de portes spécifiques pour les fonctions sécurité enfant et
super-condamnation (selon version),
- de touches de condamnation dans les poignées extérieures des ouvrants.

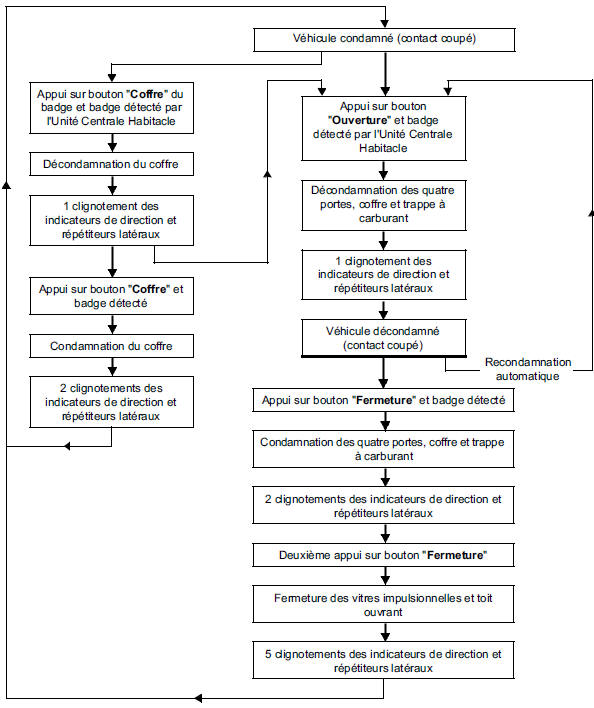

FONCTIONNEMENT SIMPLE

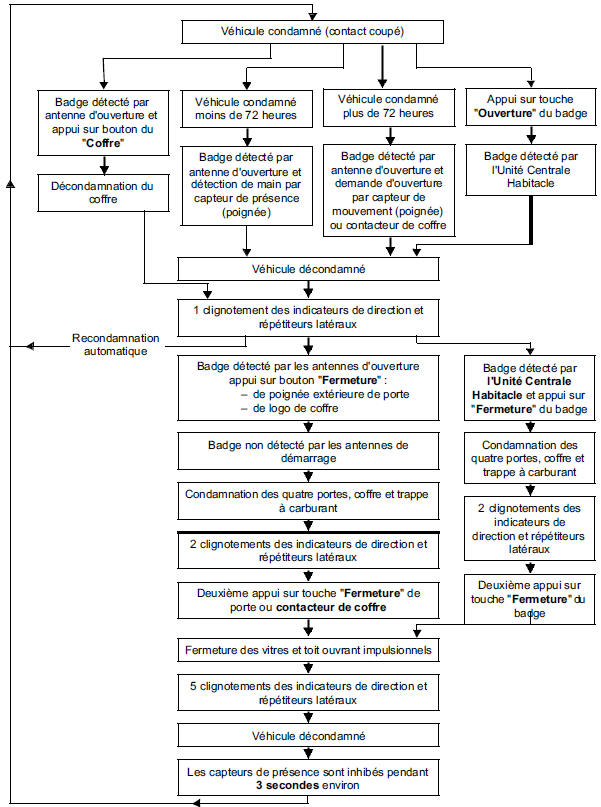

FONCTIONNEMENT MAINS LIBRES
CAS PARTICULIERS DU FONCTIONNEMENT SI LA PILE DU BADGE NE FONCTIONNE PAS

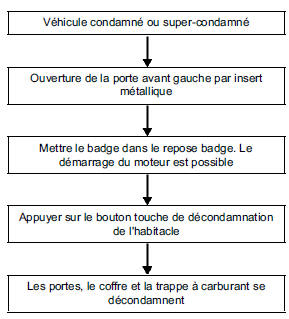

Décondamnation du véhicule :

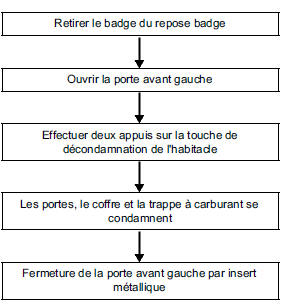

Condamnation du véhicule :
Cas particuliers du mode "simple" :
- Si un ouvrant (coffre ou porte) est ouvert, un appui sur une touche "fermeture"
provoque une condamnation -
décondamnation immédiate des ouvrants.
- Si un badge est dans le repose badge, un appui sur une touche "fermeture"
provoque une condamnation -
décondamnation immédiate des ouvrants.
- La trappe à carburant est commandée en parallèle avec la porte
conducteur.
Cas particuliers du mode "mains libres" :
- Les antennes de démarrage n'ont aucun effet sur la décondamnation du
véhicule. Par contre, il est impossible de
verrouiller le véhicule par les touches "fermeture" situées sur les poignées
extérieures si le badge est situé dans
la zone de démarrage.
- Des capteurs de mouvement sont intégrés aux capteurs de présence. Les
capteurs de présence ne fonctionnent
plus après une temporisation de 72 heures environ.
- La condamnation "mains libres" est impossible si un badge est détecté
par les antennes de démarrage.
- Si le véhicule est condamné par la touche "fermeture" du badge, les
badges situés dans l'habitacle (détectés par
les antennes de démarrage) sont inhibés en mode "mains libres" (condamnation,
décondamnation et démarrage). Le démarrage reste possible par introduction
dans le repose badge.
- La décondamnation "mains libres" est impossible pendant 3 secondes après
une condamnation ("simple" ou
"mains libres")
- Le démarrage du moteur est impossible en mode "mains libres" si le
coffre est ouvert.
Cas particuliers du fonctionnement si la pile du badge ne fonctionne pas :
Si la pile du badge "simple" ou "mains libres" ne fonctionne pas, l'ouverture
de la porte gauche peut être réalisée
par une clé de secours, l'ouverture des autres ouvrants et le démarrage du
moteur peuvent être réalisés par
introduction du badge dans le repose-badge.
