Matériel indispensable
outil de diagnostic



Couples de serragem

vis de fixation de l'airbag 2 N.m

L' airbag frontal passager est équipé d'un sac gonflable à deux volumes (petit et grand volume).

Il est fixé sous la planche de bord face au passager avant.

DÉPOSE

  • Débrancher la batterie.
IMPORTANT
  • Avant la dépose d'un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (contact mis).
  •  Ne jamais manipuler les systèmes pyrotechniques (prétensionneur ou airbag) près d'une source de chaleur ou d'une flamme, il y a un risque de déclenchement.



ATTENTION

Verrouiller impérativement le calculateur d'airbag avant de commencer la dépose. Le verrouillage du calculateur d'airbag permet également de déverrouiller le verrou électrique de la colonne de direction.
  • Déposer la planche de bord (Chapitre Instrument tableau de bord, Planche de bord, page 83A-1).

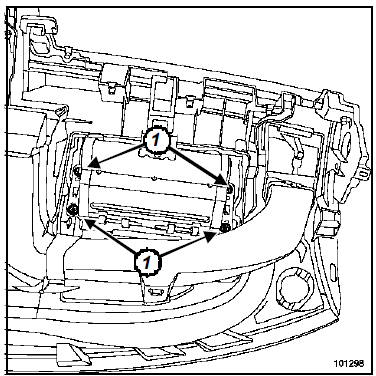

  • Déposer les quatre vis de fixation (1) de l'airbag.
IMPORTANT
  •  A chaque dépose du module d'airbag passager, remplacer impérativement les écrous tôle fixant le module sur la planche de bord.
  •  Pour la mise au rebut d'un airbag non déclenché, (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-39).

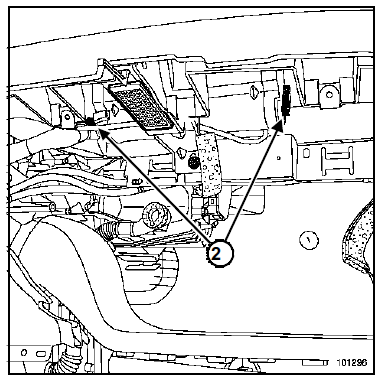

Nota : Les connecteurs de l'airbag (2) sont accessibles en déposant le vide-poches passager.

REPOSE

ATTENTION
  •  Lors du déclenchement de l'airbag frontal passager, certaines pièces doivent impérativement être remplacées (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-6).
  •  A chaque dépose de l'airbag passager, remplacer impérativement les écrous tôle fixant le module sur la planche de bord.
  • Procéder dans le sens inverse de la dépose.
  •  Serrer au couple les vis de fixation de l'airbag (2 N.m).
IMPORTANT

Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic.
  • Déverrouiller, si tout est correct, le calculateur d'airbag, sinon, voir manuel de diagnostic.
