Revue technique Renault Megane: Airbag latéral (thorax) avant
|
Matériel indispensable |
| outil de diagnostic |
L'airbag latéral thorax avant est fixé sur la partie inférieure du dossier de chaque siège avant côté porte.
Pour se déployer, le sac gonflable déchire le couvercle du module, la mousse et dégrafe la garniture.
Ce système est opérationnel dès la mise du contact.
DÉPOSE
| IMPORTANT Avant la dépose d'un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toute les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (contact mis). |
| ATTENTION Pour intervenir sur un siège équipé d'airbag et pour garantir un déploiement correct de l'airbag, respecter impérativement les consignes décrites dans le MR365 - carrosserie. |
- Débrancher la batterie.
- Déposer le siège.
- Débrancher :
- le câblage du module d'airbag,
- le fil de masse du module d'airbag.

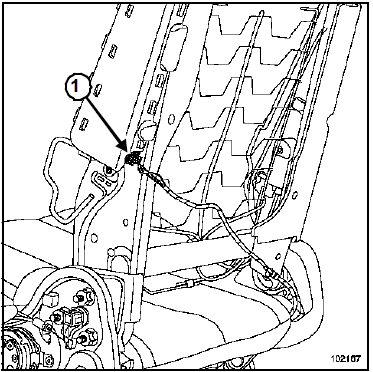

- Déposer le rivet de fixation (1).
- Dégager le module d'airbag.
| IMPORTANT Pour la mise au rebut d'un airbag non déclenché, (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-39). |
REPOSE
| ATTENTION Lors du déclenchement d'un airbag, certaines pièces doivent être impérativement remplacées (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-6). |
- Positionner l'airbag sur l'armature.
- Riveter l'airbag sur l'armature (rivet spécifique).
- Repositionner le câblage sous l'assise du siège comme à l'origine en respectant son parcours et ses points de fixation.
- Brancher le fil de masse.
- Vérifier le bon verrouillage du connecteur.
- Regarnir le siège en respectant impérativement les préconisations (voir MR365 - carrosserie).
- Monter le siège sur le véhicule (voir MR365 - carrosserie).
| IMPORTANT Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic. |
- Déverrouiller, si tout est correct, le calculateur d'airbag, sinon voir manuel de diagnostic.
