Revue technique Renault Megane: Airbag latéral (thorax) arrière

B84

Matériel indispensable

outil de diagnostic



Couples de serragem

vis de fixation de l'airbag latéral thorax arrière 0,4 daN.m

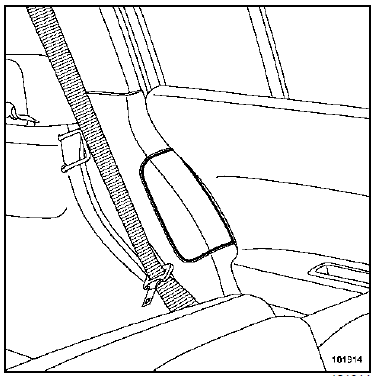

L'airbag latéral thorax arrière est fixé sur la doublure de la custode.

Pour se déployer, le sac gonflable déchire la garniture.

DÉPOSE

DÉPOSE

IMPORTANT

Avant la dépose d'un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (contact mis).

  • Déposer la garniture (voir MR365 - carrosserie).
  •  Débrancher :
  •  le connecteur de l'airbag,
  •  le fil de masse de l'airbag.

  • Déposer :

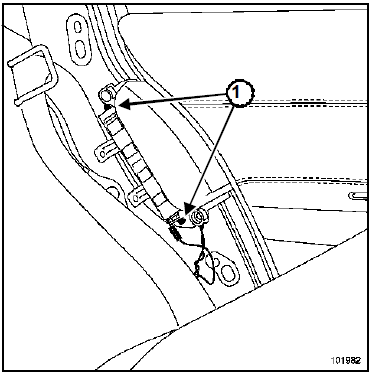

  •  les deux vis de fixation (1),
  •  l'airbag latéral thorax arrière.
IMPORTANT

Pour la mise au rebut d'un airbag non déclenché, (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-39).

REPOSE

  •  Positionner l'airbag.
  •  Serrer au couple les vis de fixation de l'airbag latéral thorax arrière (0,4 daN.m).
  •  Brancher :
  •  le connecteur de l'airbag en vérifiant le bon verrouillage du connecteur,
  •  le fil de masse.
  •  Reposer la garniture.
IMPORTANT

Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic.

  • Déverrouiller, si tout est correct, le calculateur, sinon, voir manuel diagnostic.

C84

Matériel indispensable

outil de diagnostic



Couples de serragem

vis de fixation de l'airbag latéral thorax arrière 0,4 daN.m

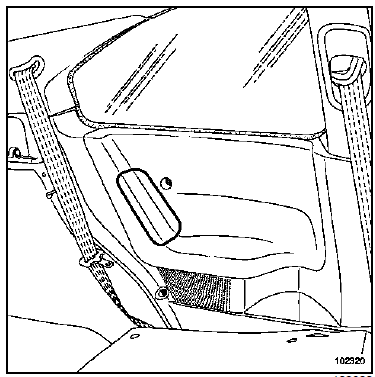

L'airbag latéral thorax arrière est fixé sur la doublure de la custode.

Pour se déployer, le sac gonflable déchire la garniture.

DÉPOSE

DÉPOSE

IMPORTANT

Avant la dépose d'un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (contact mis).

  • Déposer la garniture (voir MR365 - carrosserie).
  •  Débrancher :
  •  le connecteur de l'airbag,
  •  le fil de masse de l'airbag.

  • Déposer :

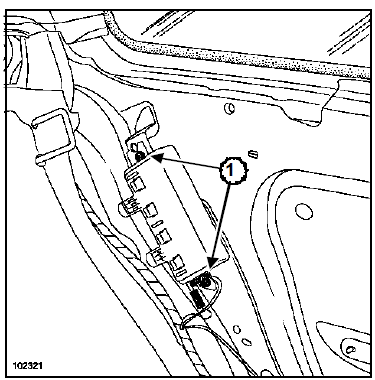

  •  les deux vis de fixation (1),
  •  l'airbag latéral thorax arrière.
IMPORTANT

Pour la mise au rebut d'un airbag non déclenché, (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-39).

REPOSE

  •  Positionner l'airbag.
  •  Serrer au couple les vis de fixation de l'airbag latéral thorax arrière (0,4 daN.m).
  •  Brancher :
  •  le connecteur de l'airbag en vérifiant le bon verrouillage du connecteur,
  •  le fil de masse.
  •  Reposer la garniture.
IMPORTANT

Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic.

  • Déverrouiller, si tout est correct, le calculateur d'airbag, sinon voir manuel diagnostic.
