Revue technique Renault Megane: Airbag latéral rideau
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serragem
|
|
| vis de fixation de l'airbag latéral rideau | 0,8 daN.m |
L'airbag latéral rideau est fixé derrière la garniture de pavillon.
Pour se déployer, le sac gonflable dégrafe la garniture de pavillon.
DÉPOSE
| IMPORTANT Avant la dépose d'un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (contact mis). |
- Déposer la garniture de pavillon (voir Garniture de pavillon).
EXEMPLE DE DÉPOSE POUR L'AIRBAG RIDEAU DROIT

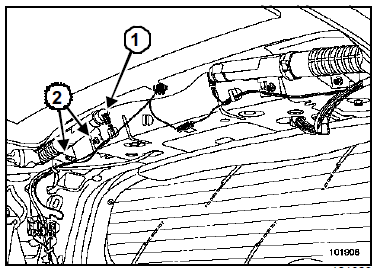

- Débrancher le connecteur (1) du module.
- Déposer les vis de fixation (2) du module.

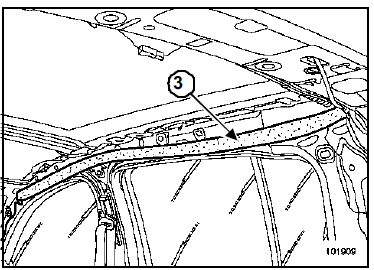

- La partie rideau (3) est agrafée sur la caisse
- Dégrafer le rideau en :

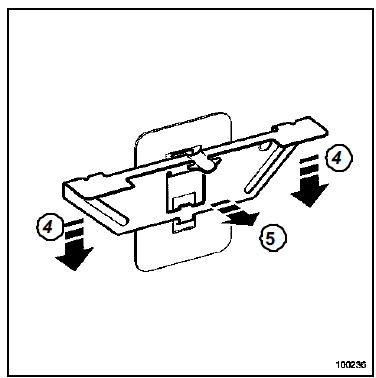

- abaissant (4) le rideau, pour faire descendre l'agrafe fixée sur la caisse,
- tirant (5) sur le rideau de manière à dégager l'agrafe de sa partie supérieure,

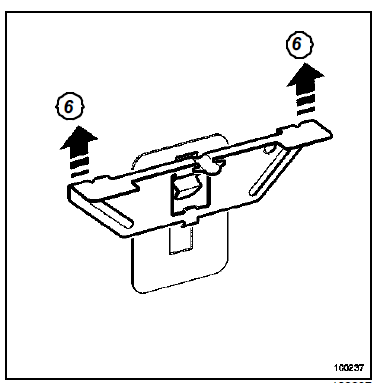

- levant (6) l'ensemble.
| IMPORTANT Pour la mise au rebut d'un airbag non déclenché, (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-39). |
REPOSE
ATTENTION
|

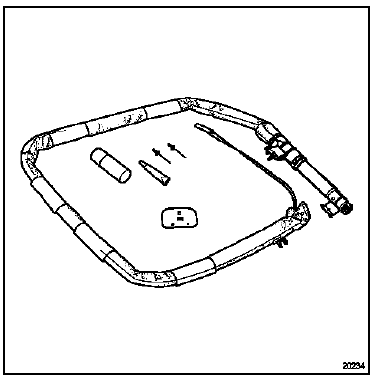

- Utiliser les pièces de rechange suivantes :
- un airbag rideau,
- une plaquette référence 82 00 277 635 ,
- deux rivets spécifiques référence 77 03 072 050 ,
- un échantillon de colle référence 77 11 171 805 .
| Nota : La plaquette est identique côté droit et côté gauche. |
I -MISE EN PLACE DE LA PLAQUETTE

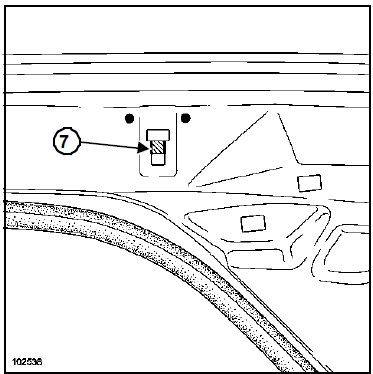

- Découper la tôle (7) détériorée par le déclenchement de l'airbag rideau.
- Appliquer une gamme de peinture anticorrosion à l'endroit de la découpe.
- Nettoyer les surfaces à coller.
- Dégraisser les surfaces à coller.
- Enduire la plaquette de colle après avoir appliqué l'activateur fourni.

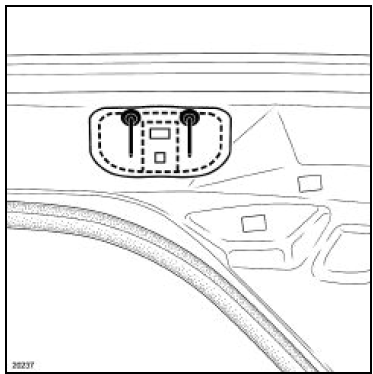

- Placer la plaquette.
- Riveter la plaquette.
| ATTENTION La colle et les rivets sont spécifiques et ne doivent en aucun cas être remplacés par d'autres références. |
- Injecter de la cire de corps creux (voir MR365 - carrosserie).
II - MISE EN PLACE DU MODULE
- Mettre en place l'airbag sans serrer les vis de fixation.

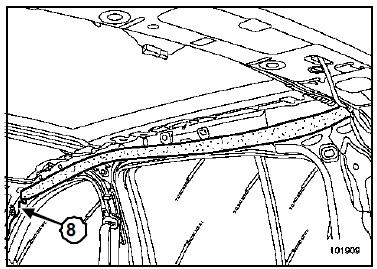

- Mettre en place l'airbag en commençant par le maintien (8).
- Positionner toutes les agrafes.
- Serrer au couple les vis de fixation de l'airbag latéral rideau (0,8 daN.m).
- Rebrancher le connecteur en s'assurant qu'il soit bien verrouillé.
| IMPORTANT Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic. |
- Déverrouiller, si tout est correct, le calculateur d'airbag, sinon voir manuel de diagnostic.
