Revue technique Renault Megane: Procédure de destruction
| IMPORTANT Pour éviter tout risque d'accident, les générateurs de gaz pyrotechniques doivent être déclenchés avant la mise au rebut du véhicule ou de la pièce seule. |
| ATTENTION La procédure de destruction n'est pas applicable si la réglementation locale impose une procédure spécifique validée et diffusée par le service méthodes, diagnostic et réparation. |

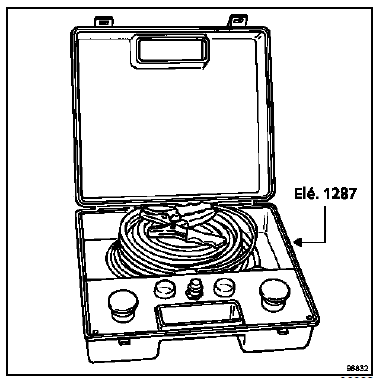

Utiliser impérativement l'outil (Ele. 1287) et les cordons d'adaptation (Ele. 1287-1) et (Ele. 1287-02).
| IMPORTANT Ne pas utiliser les éléments pyrotechniques comme pièce de réemploi. Les prétensionneurs ou airbags d'un véhicule destiné au rebut doivent impérativement être détruits. |
ATTENTION
|
I - PRÉTENSIONNEURS ET ENROULEURS PYROTECHNIQUES
1 - Destruction de la pièce montée sur le véhicule :
Sortir le véhicule à l'extérieur de l'atelier.
Brancher l'outil de destruction (Ele. 1287) sur le prétensionneur après avoir déposé le cache glissière du siège.
Dérouler la totalité du câblage de l'outil de façon à se tenir suffisamment éloigné du véhicule (environ dix mètres) lors du déclenchement.
Relier les deux fils d'alimentation de l'outil à une batterie.
Après avoir vérifié que personne ne se trouve à proximité, procéder à la destruction du prétensionneur en appuyant simultanément sur les deux boutons poussoirs de l'appareil.
2 - Destruction de la pièce déposée du véhicule :
Procéder de la même façon que pour l'airbag frontal, dans de vieux pneus empilés.
II - AIRBAGS
La destruction de ces pièces ne peut être réalisée que déposée, à l'extérieur de l'atelier.
Brancher le câblage correspondant.

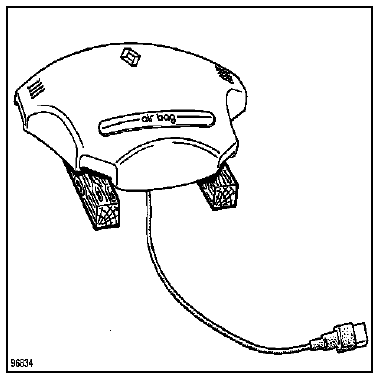

Poser l'airbag sur deux cales en bois.

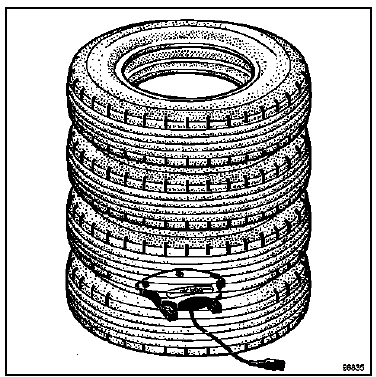

La destruction s'effectue dans un empilage de vieux pneus.
S'assurer que le déploiement du sac gonflable ne soit pas gêné dans sa progression.
Dérouler la totalité du câblage de l'outil de façon à se tenir suffisamment éloigné de l'ensemble (environ dix mètres) lors du déclenchement et le raccorder à l'airbag.
Relier les deux fils d'alimentation de l'outil de destruction (Ele. 1287) à une batterie.
Vérifier que personne ne se trouve à proximité, procéder à la destruction de l'airbag en appuyant simultanément sur les deux boutons poussoirs de l'appareil.
| Nota : Dans le cas d'un déclenchement impossible (allumeur défaillant), retourner la pièce à la techline. |
Airbag latéral rideau
Matériel indispensable
outil de diagnostic
Couples de serragem
vis de fixation de l'airbag
latéral rideau
0,8 daN.m
...
D'autres materiaux:
Traverse supérieure de tablier
Le remplacement de cette pièce est complémentaire
au remplacement du pied avant.
Les informations concernant les pièces
complémentaires seront traitées dans leurs chapitres
respectifs (voir sommaire).
Nota :
Si les points de soudure ne sont pas r&e ...
Boîte automatique
Levier de sélection 1
l'afficheur 3 situé au tableau de bord
vous informe du mode et du rapport
engagé.
4 : P : parking
5 : r : marche arrière
6 : n : neutre (point mort)v
7 : d : mode automatiquev
8 : mode manuelv
9 : zone d'affichage du mode ou du
rapport ...
Tableau de commande :
Fonctionnement
I - DESCRIPTION
La régulation a pour but d'offrir aux utilisateurs un confort
stable et efficace quelles que soient les ambiances
extérieures et les conditions d'utilisation du véhicule.
De plus, elle assure une bonne visibilité à travers les
surfaces vitr&e ...
