Le remplacement de cette pièce est une opération de base pour un choc latéral inférieure.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Nota : Les soudures doivent être réalisées par bouchonnages. |

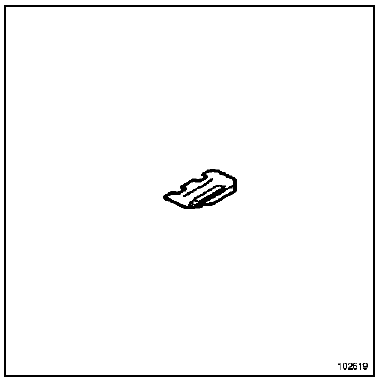

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule.
PIECES CONCERNEES (épaisseur en mm) :
PIECE EN POSITION
Versions 3 et 5 portes
Nota : Il n'y a pas de particularité pour le remplacement de cette pièce. |

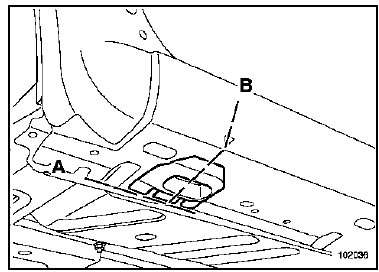

Aligner l'appui de cric dans l'axe du repère (B) avant et arrière. Mettre en correspondance le bord de l'appui avec le bord du côté de caisse en (A).
La méthode de remplacement de l'appui de cric arrière versions 3 et 5 portes est identique à l'appui de cric avant.
