Revue technique Renault Megane: Garniture de porte arrière

NOTA : En cas de remplacement de porte ou d'intervention de carrosserie, se reporter au chapitre 47A.

DEPOSE

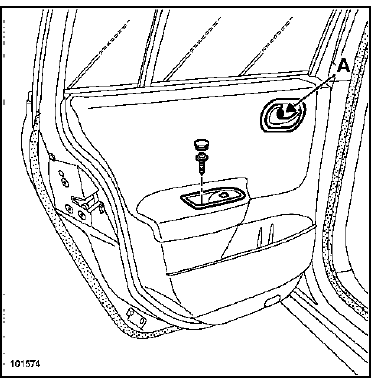

Déposer le cache et la vis de la platine de lève-vitre.

Déposer le cache et la vis de la platine de lève-vitre.

Dégager la platine.

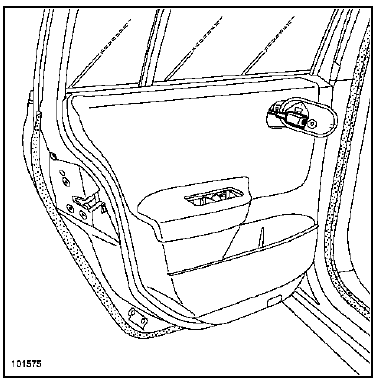

Déposer le cache et la vis (A) de la commande d'ouverture de porte.

Déclipper le cache de fixation du câble de commande

Déclipper le cache de fixation du câble de commande d'ouverture à l'aide d'un tournevis plat.

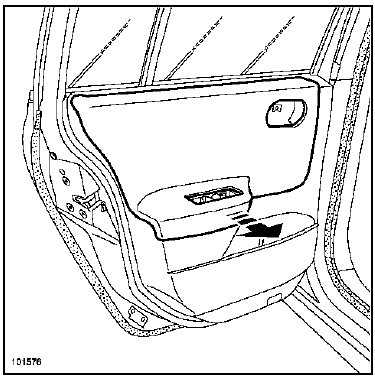

Déclipper la trappe de la garniture à l'aide de la pince

Déclipper la trappe de la garniture à l'aide de la pince à dégrafer (en protégeant la garniture).

Ouvrir la trappe.

Maintenir celle-ci ouverte (avec du ruban de masquage).

Positionner la vitre pour avoir accès à l'agrafe de

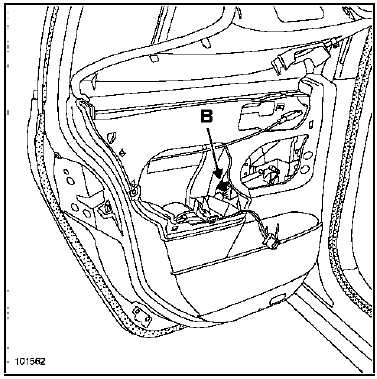

Positionner la vitre pour avoir accès à l'agrafe de fixation (B).

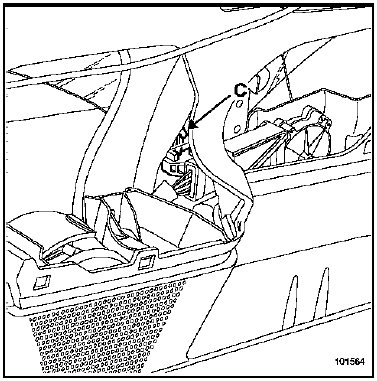

Dégager l'ergot (C) en tirant la vitre vers le haut à

Dégager l'ergot (C) en tirant la vitre vers le haut à l'aide d'un tournevis plat.

Bloquer la vitre en position haute.

Déposer :

Déposer :

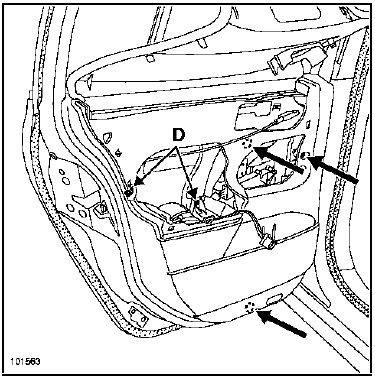

  •  les vis (D),
  •  les trois vis du moteur de lève-vitre.

NOTA :

NOTA : Le moteur de lève-vitre ainsi que le faisceau sont fixés sur la garniture.

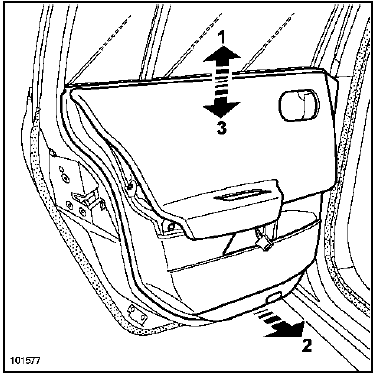

  1.  Dégager la garniture vers le haut.
  2.  Ecarter celle-ci pour dégager du caisson le chariot d'entraînement du lève-vitre en partie basse.
  3.  Dégager la garniture vers le bas.

Débrancher le connecteur du pied milieu.

Débrancher le connecteur du pied milieu.

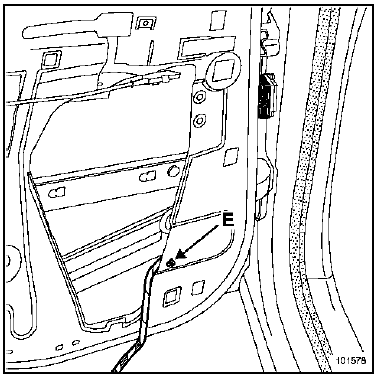

Déclipper les agrafes (E) et dégager l'ensemble "garniture - moteur de lève-vitre - faisceau".

DEPOSE DU MOTEUR DE LEVE-VITRE

Débrancher le moteur de lève-vitre.

Débrancher le moteur de lève-vitre.

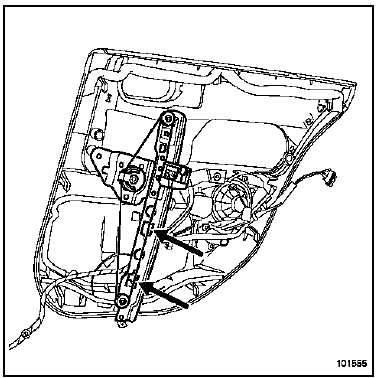

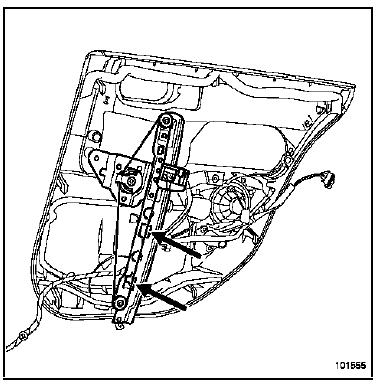

Déclipper de la garniture les deux fixations des chariots d'entraînement du lève-vitre.

Dégager le moteur de lève-vitre.

REPOSE

NOTA : Lors d'un remplacement, la garniture sera livrée seule.

Pour cette raison, mémoriser le passage du faisceau.

Clipper l'ensemble moteur sur la garniture.

Clipper l'ensemble moteur sur la garniture.

Présenter l'ensemble sur la porte.

Brancher le connecteur sur le pied milieu.

  1.  Insérer les chariots d'entraînement en partie haute dans le caisson de porte.
  2.  Appliquer la garniture en partie basse en prenant soin d'insérer les chariots d'entraînement du lèvevitre.
  3.  Descendre la garniture.

Positionner :

Positionner :

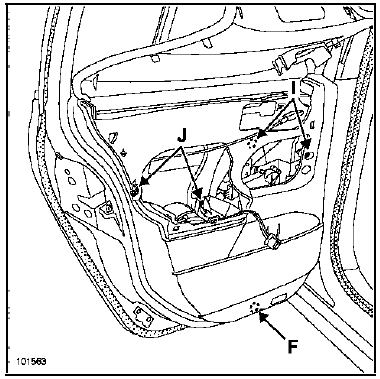

  •  la vis inférieure (F) et les vis supérieures (I),
  •  les vis (J).

Procéder dans le sens inverse de la dépose.
