Revue technique Renault Megane: Unité de protection et de commutation

Matériel indispensable

outil de diagnostic



ATTENTION

Relever impérativement les configurations de l'unité de protection et de commutation à l'aide de l'outil de diagnostic.

DÉPOSE

  • Déposer les caches du moteur.
  •  Débrancher la batterie.
  •  Déposer :
  • la batterie,
  •  la partie supérieure du boîtier interconnexion,

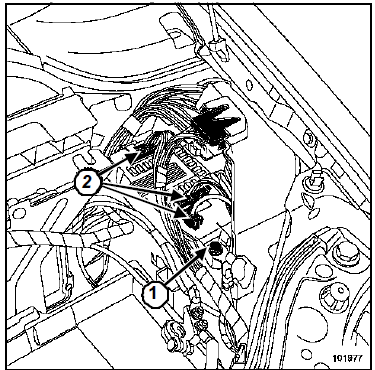

  •  la vis (1).
  •  Débrancher les connecteurs (2).

  • Débrancher le reste des connecteurs.

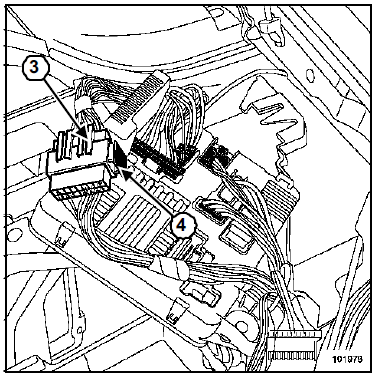

Nota : Pour déverrouiller le connecteur (3), agir sur le verrou (4).

REPOSE

  •  Procéder dans le sens inverse de la dépose.
ATTENTION

Il est nécessaire de configurer le type d'alternateur lors du remplacement de l'unité de protection et de commutation (Chapitre Démarrage - Charge).

CONFIGURATION

  •  Type d'alternateur : CF001
  •  KCB1 90BOSCH
  •  TG11 110 VALEO
  •  SG12 VALEO
  •  LIE8 150 BOSCH
  •  SG15L VALEO
  •  AUTRES TYPES
