Revue technique Renault Megane: Conduit de distribution d'air arrière
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serragem
|
|
| vis du cache batterie | 0,4 daN.m |
Les manipulations sont symétriques pour les deux côtés du véhicule.
| ATTENTION Avant toute intervention sur le système d'airbag, verrouiller impérativement le calculateur d'airbag à l'aide de l'outil de diagnostic (Chapitre Equipement électrique). |
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
- Déposer :
- le siège avant concerné (Chapitre Armatures et glissières de sièges avant),
- la garniture de bas de marche avant (partie supérieure) concernée (Chapitre Généralités),
- la garniture de bas de marche avant (partie avant) concernée (Chapitre Généralités).

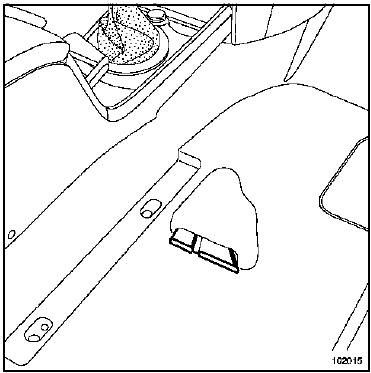

- Retirer partiellement la moquette avant.

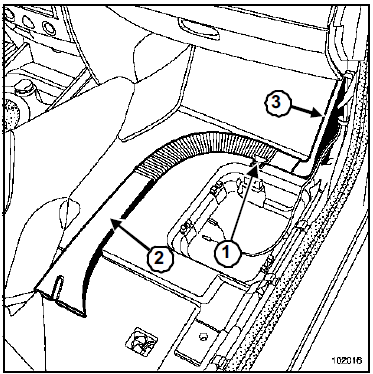

- Déposer l'attache (1).
- Soulever le conduit d'air arrière (2).
- Extraire le conduit d'air arrière (2) du conduit intermédiaire (3).
REPOSE
- Procéder dans le sens inverse de la dépose.
| IMPORTANT Remettre en service le calculateur d'airbag à l'aide de l'outil de diagnostic (Chapitre Equipement électrique). |
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
