Revue technique Renault Megane: Conduit de distribution d'air intermédiaire
|
Couples de serragem
|
|
| vis du cache batterie | 0,4 daN.m |
Les manipulations sont symétriques pour les deux côtés du véhicule.
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
- Déposer :
- le conduit de distribution d'air avant (Chapitre Chauffage, Conduit de distribution d'air avant, page 61A-4),
- partiellement la moquette.

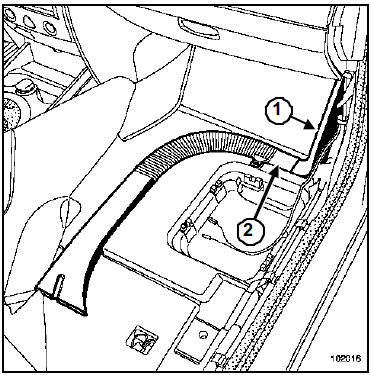

- Extraire le conduit de distribution d'air intermédiaire (1) du conduit de distribution d'air arrière (2) en l'inclinant vers l'intérieur.
REPOSE
- Procéder dans sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
