Revue technique Renault Megane: Conduit de distribution d'air avant
DIRECTION A GAUCHE
|
Couples de serrage
|
|
| vis du cache batterie | 0,4 daN.m |
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.

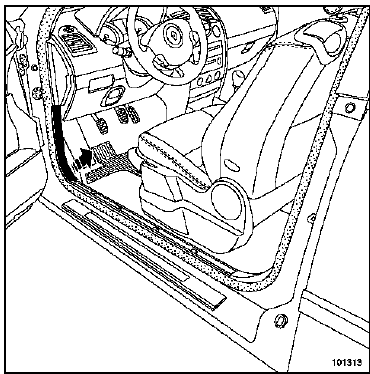

- Déposer la garniture de bas de marche avant (partie supérieure) (Chapitre Garnissage intérieur de caisse).

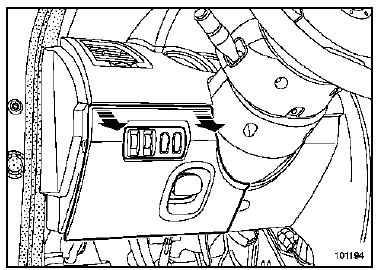

- Déclipper la trappe d'accès au carter inférieur.

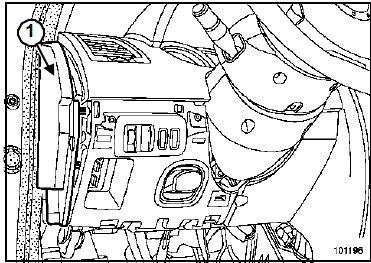

- Déclipper la joue latérale (1).

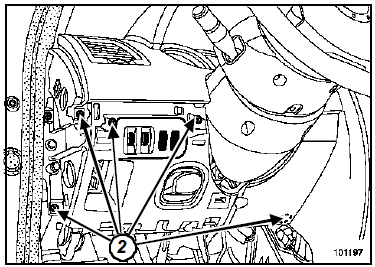

- Déposer les vis de fixation (2).
- Débrancher les connecteurs de la commande de réglage des projecteurs.
- Extraire l'ensemble.

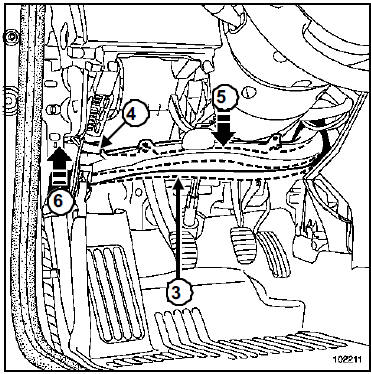

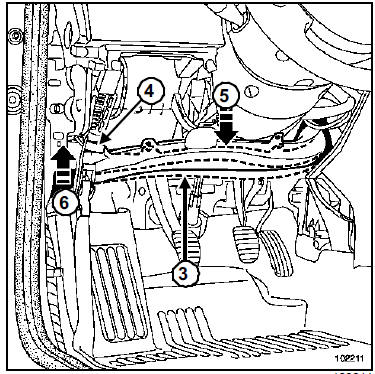

- Déposer le conduit d'air (3).
- Déclipper le conduit d'air (3) en (4).
- Plier le conduit d'air (3) vers le bas (5).
- Lever le conduit d'air en (6).
- Déposer :
- la garniture de bas de marche avant (partie supérieure) (Chapitre Garnissage intérieur de caisse),
- la joue latérale de la planche de bord.
- Déclipper le contacteur d'inhibition d'airbag passager
- Déposer :

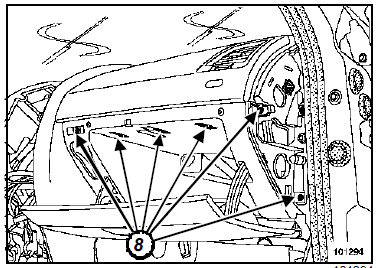

- les vis de fixation (8) du vide-poches,
- le vide-poches.

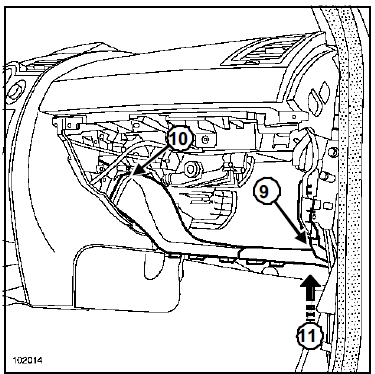

- Déboîter :
- le conduit d'air en (9),
- le conduit d'air en (10).
- Lever le conduit d'air en (11).
REPOSE
- Procéder dans le sens inverse de la dépose.
- Lors de la repose des conduits d'air, reformer les conduits d'air déformés ou pliés à l'aide d'un petit tournevis (insérer le tournevis dans les trous de sortie d'air, et déplier le conduit en serrant avec la main).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
DIRECTION A DROITE
|
Couples de serragem
|
|
| vis du cache batterie | 0,4 daN.m |
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.

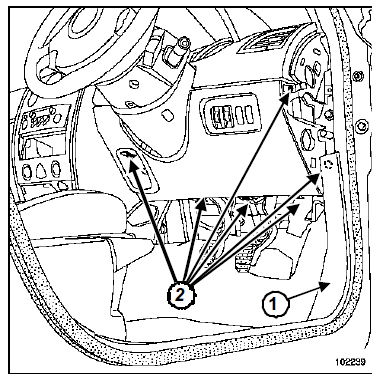

- Déposer la garniture de bas de marche avant (1) (partie supérieure) (Chapitre Garnissage intérieur de caisse).
- Déclipper le contacteur d'inhibition d'airbag passager
- Déclipper la joue latérale.
- Débrancher les connecteurs de la commande de réglage des projecteurs.
- Déposer les vis de fixation.
- Extraire l'ensemble.
- Déposer le conduit d'air (3).
- Déclipper le conduit d'air (3) en (4).
- Plier le conduit d'air (3) vers le bas en (5).
- Lever le conduit d'air (3) en (6).
- Déposer :
- la garniture de bas de marche avant (partie supérieure) (Chapitre Garnissage intérieur de caisse),

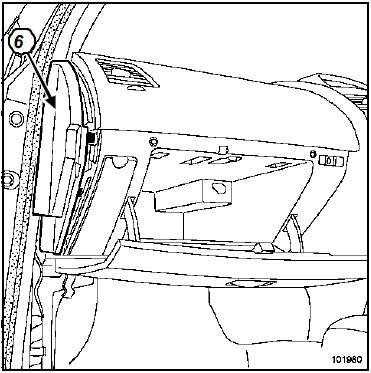

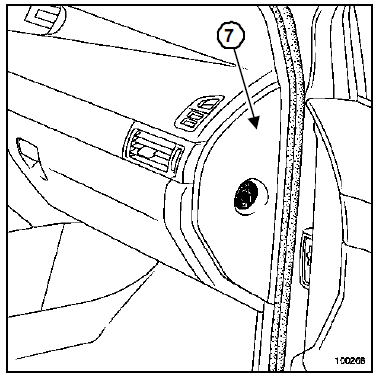

- la joue latérale (6) de la planche de bord.
- Déposer :

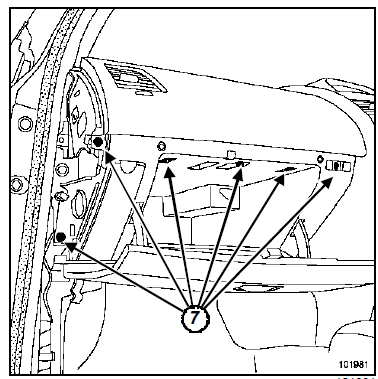

- les vis de fixation (7) du vide-poches,
- le vide-poches.

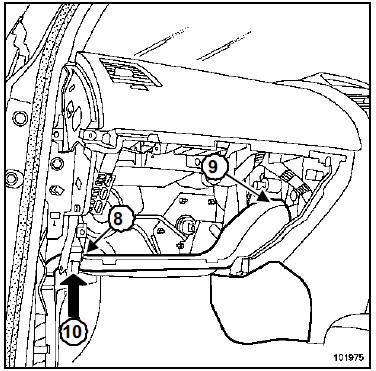

- Déboîter :
- le conduit d'air en (8),
- le conduit d'air en (9).
- Lever le conduit d'air en (10).
REPOSE
- Procéder dans le sens inverse de la dépose.
- Lors de la repose des conduits d'air, reformer les conduits d'air déformés ou pliés à l'aide d'un petit tournevis (insérer le tournevis dans les trous de sortie d'air, et déplier le conduit en serrant avec la main).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
Désignation des pièces
Conduits de distribution d'air
Conduit d'air aux pieds arrière
droit
Conduit intermédiaire droit
Conduit d'air aux pieds avant
droit
Conduit d'air aux pieds avant
gau ...
Conduit de distribution d'air
intermédiaire
Couples de serragem
vis du cache batterie
0,4 daN.m
Les manipulations sont symétriques pour les deux côtés
du véhicule.
DÉPOSE
...
