Revue technique Renault Megane: Contrôle de conformité
CONSIGNES

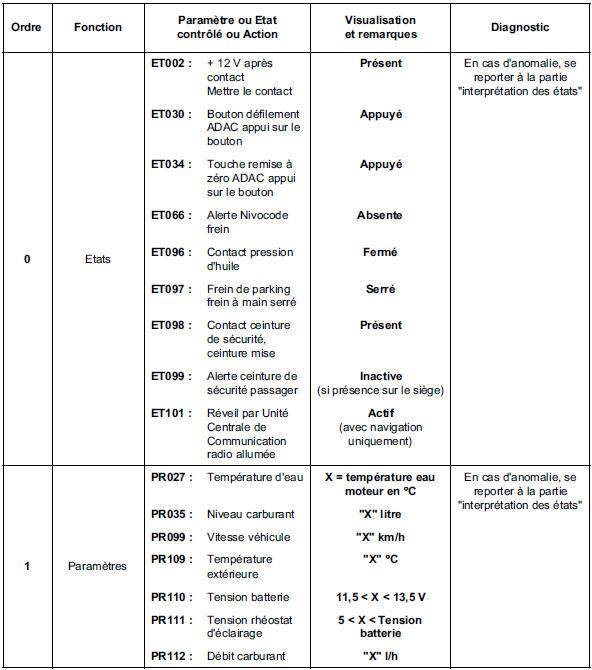

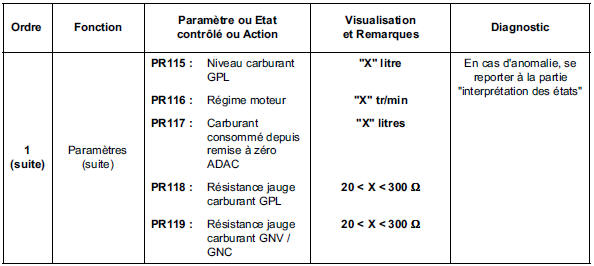

Les valeurs indiquées dans ce contrôle de conformité ne sont qu'à titre indicatif. Il est donc impératif de consulter la note technique traitant de votre véhicule.
Conditions d'exécution : sous contact.
Interprétation des défauts
DF007
PRESENT
OU
MEMORISE
CIRCUIT JAUGE A CARBURANTCO : Circuit ouvert
CC : Court-circuit à la masse
CONSIGNES
Conditions d'application du diagnostic sur déf ...
Interprétation des états
ET002
+ 12 V APRES CONTACT
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Mettre le contact ; l'état doit être actif.
...
D'autres materiaux:
Légende des symboles et vignettes
1. Symboliques :
Représente généralement un bord de tôle visible.
La symbolique peut être suivie d'une action à réaliser suivant cette
ligne (découper par
exemple).
Représente généralement u ...
Arbre de localisation de pannes
ALP 1
Pas de communication avec le tableau de bord.
Le tableau de bord ne s'allume pas
Faire un test du réseau multiplexé.
Vérifier le branchement du tableau de bord.
Le + batterie en voie 30.
La masse en voie 15.
APRES
REP ...
Affrectation des voies
AFFECTATION DES VOIES
Calculateur Direction Assistée Electronique (connecteur 8 voies noir) :
Le calculateur est indissociable de l'ensemble colonne de direction
Voie 1 Non connecté
Voie 2 Non connecté
Voie 3 Non connecté
Voie 4 Signal CAN L1 (vers tableau de bord)
...
