Revue technique Renault Megane: Unité de protection et de commutation : Branchement

Revue technique Renault Megane / Equipement électrique / Boîtier interconnexion moteur / Unité de protection et de commutation : Branchement

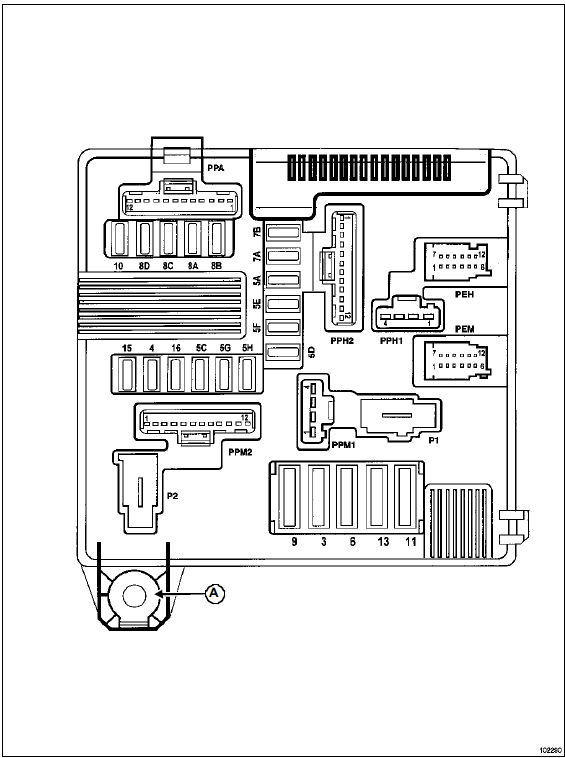

  1. + batterie

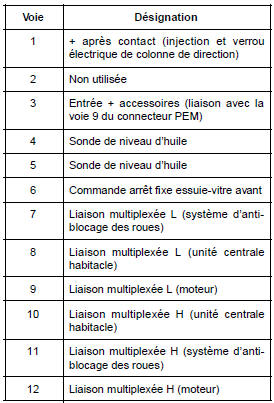

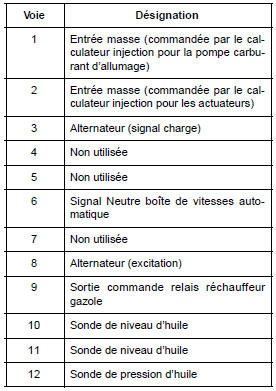

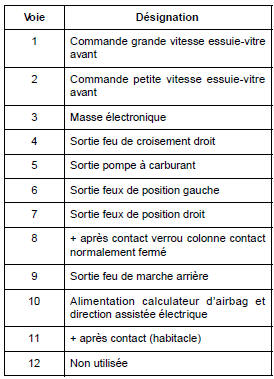

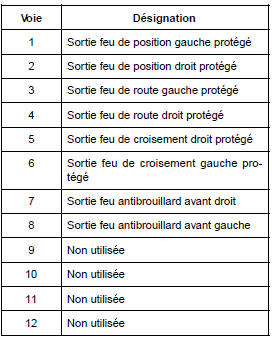

Connecteur PPH1 (gris)

Connecteur PEH (noir)

Connecteur PEH (noir)

Connecteur PPH2 (marron)

Connecteur PPH2 (marron)

Connecteur PPA (noir)

Connecteur PPA (noir)

Connecteur PEM (noir)

Connecteur PEM (noir)

Connecteur PPM1 (noir)

Connecteur PPM1 (noir)

Connecteur PPM2 (gris)

Connecteur PPM2 (gris)

Connecteur P1 (bleu)

Connecteur P1 (bleu)

Connecteur P2 (cristal)

Connecteur P2 (cristal)

Câblage

    Unité de protection et de commutation
