Revue technique Renault Megane: Trappe de porte arrière
NOTA : En cas de remplacement de porte ou d'intervention de carrosserie, se reporter au chapitre 47A.
DEPOSE

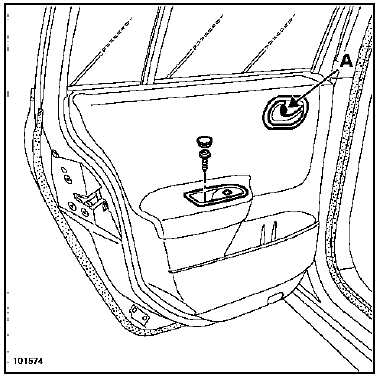

Déposer le cache et la vis de la platine de lève-vitre.
Dégager la platine.

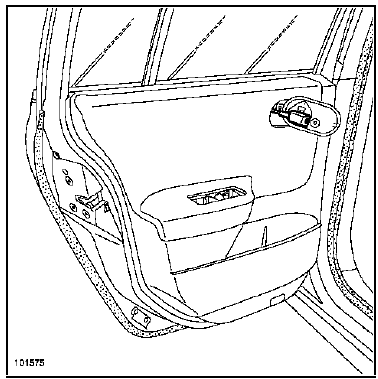

Déposer le cache et la vis (A) de la commande d'ouverture de porte.
Déclipper le cache de fixation du câble de commande d'ouverture à l'aide d'un tournevis plat

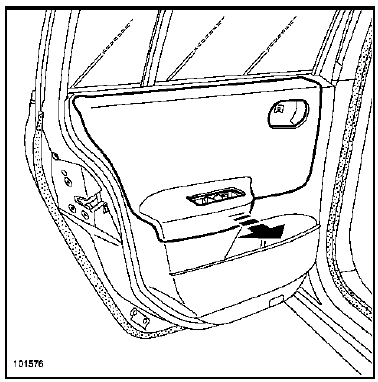

Déclipper la trappe de la garniture, à l'aide de la pince à dégrafer (en protégeant la garniture).
Ouvrir la trappe.
REPOSE
Procéder dans le sens inverse de la dépose.
