Revue technique Renault Megane: Lampe au xénon : Remplacement

Revue technique Renault Megane / Equipement électrique / Lampes au xénon / Lampe au xénon : Remplacement

IMPORTANT
  •  Ne jamais allumer une lampe qui n'est pas positionnée dans son projecteur (dangereux pour les yeux).
  •  Les lampes au xénon fonctionnent sous une tension de 20000 V à l'allumage puis sous 85 V alternatif en fonctionnement.
  •  Attendre que les ensembles " calculateurs - boîtier de puissance " soient froids avant le démontage.
  •  Débrancher impérativement la batterie avant toute intervention.

Pour le remplacement d'une lampe au Xénon, il sera préférable de déposer le projecteur.

DÉPOSE

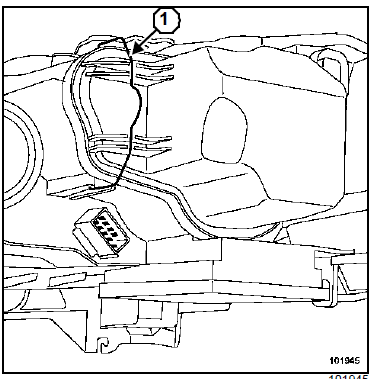

  • Dégager le clip (1) de maintien.
  •  Déposer le cache d'étanchéité.

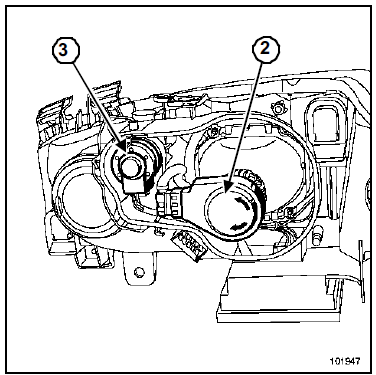

  • Déposer le boîtier haute tension (2) en le tournant d'un huitième de tour dans le sens antihoraire.
  •  Dégrafer le verrou de maintien fixant la lampe.
ATTENTION

L'actionneur (3) (moteur pas à pas) n'est pas démontable du projecteur.

En cas de défaillance de l'actionneur, remplacer le projecteur.

REPOSE

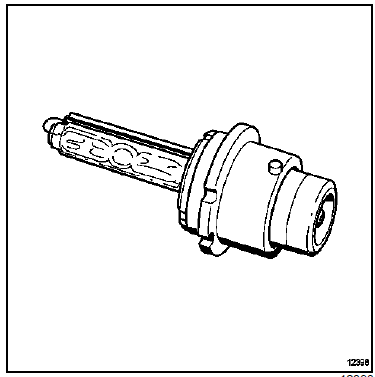

  •  Prendre la lampe par son culot (ne pas toucher l'ampoule avec les doigts, sinon nettoyer l'ampoule avec de l'alcool et un chiffon doux non pelucheux).

  • Positionner :
  •  la lampe (l'ergot doit être en face de la gorge du projecteur),
  •  le verrou de maintien de la lampe,
  •  le boîter haute tension,
  •  le connecteur d'alimentation.
Nota :
  • Effectuer impérativement une initialisation du système des lampes au xénon (Chapitre Lampes au xénon, Projecteurs au xénon : Réglage, page 80C-14) et procéder au réglage des projecteurs.
  •  Utiliser exclusivement des lampes D2S homologuées.
