Revue technique Renault Megane: Jante : Identification

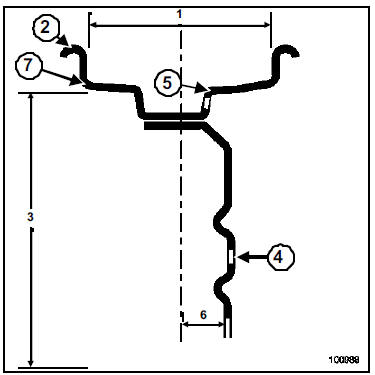

Le marquage d'identification des jantes se présente sous deux formes:
- marquage gravé pour les jantes tôle,
- marquage de fonderie pour les jantes aluminium.
Il permet de connaître les principaux critères dimensionnels de la jante.
Ce marquage peut être :
- complet, par exemple 5 1/2 J 144 CH 36 ;
- simplifié, par exemple 5 1/2 J14.
Les vis de roues sont inscrites sur un diamètre de 100 mm (quatre vis de fixation).
Le voile maximal est mesuré sur le bord de la jante (7).
Pneumatiques : Identification
Exemple de marquage d'identification d'un
pneumatique : 205/55 R 16 91 S.
Correspondance des indices de vitesse :
...
Equilibrage
Masses d'équilibrage.
Utiliser exclusivement les masses fournies en
rechange :
fixées par crochets sur les jantes tôle (crochets incorporés
à la masse ...
