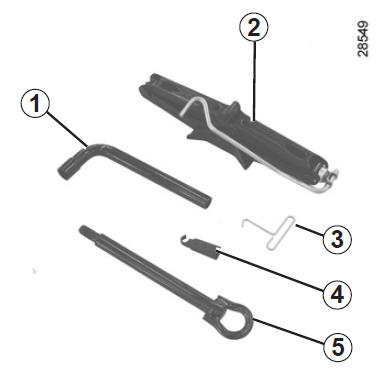

Le bloc outils est situé dans le coffre : soulevez le tapis de coffre.
La présence des outils dans le bloc outils dépend du véhicule.
Clé de roue 1
Cric 2
Lors de sa remise en place, repliez correctement le cric et positionnez correctement la manivelle avant de le remettre dans son logement.
Clé d'enjoliveur 3
Permet de retirer les enjoliveurs de roue.
Guide vis de roue 4
Pour terminer de dévisser ou commencer à revisser les vis de roue.
Anneau de remorquage 5
Reportez-vous au paragraphe " Remorquage " en chapitre 5.
Ne laissez
jamais les outils pêle-mêle dans le véhicule : risque de projections
lors d'un freinage. Après utilisation, veillez à bien clipper les outils
dans le bloc-outils puis positionnez-le correctement dans son logement :
risque de blessures.Lorsque des vis de roue sont livrées dans le bloc outils, utilisez ces vis exclusivement pour la roue de secours : reportez-vous à l'étiquette située sur la roue de secours. Le cric est destiné au changement de roue. En aucun cas, il ne doit être utilisé pour procéder à une réparation ou pour accéder au-dessous du véhicule |

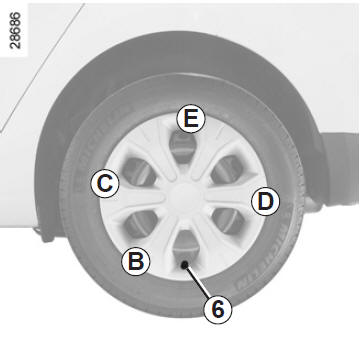

Enjoliveur
Déposez-le à l'aide de la clé d'enjoliveur 3 en engageant le crochet dans l'ouverture prévue à proximité de la valve 6 (pour attraper le clip métallique).
Pour remettre l'enjoliveur, orientez-le par rapport à la valve 6. Enfoncez les crochets de maintien en commençant par le côté valve B puis C et D et terminez par le côté opposé à la valve E.
Nota : en cas d'utilisation de vis antivol, Reportez-vous au paragraphe " Changement de roue ".
