Revue technique Renault Megane: Calculateur de lampe au xénon

Revue technique Renault Megane / Equipement électrique / Lampes au xénon / Calculateur de lampe au xénon

Couples de serragem

calculateur boîtier de puissance 1,2 daN.m



IMPORTANT
  •  Ne jamais allumer une lampe qui n'est pas positionnée dans son projecteur (dangereux pour les yeux).
  •  Les lampes au xénon fonctionnent sous une tension de 20000 V à l'allumage puis sous 85 V alternatif en fonctionnement.
  •  Attendre que les ensembles " calculateurs - boîtier de puissance " soient froids avant le démontage.
  •  Débrancher impérativement la batterie avant toute intervention.

DÉPOSE

  •  Débrancher la batterie.
  •  Déposer le projecteur.
  •  Placer le projecteur sur un chiffon propre pour ne pas le rayer.

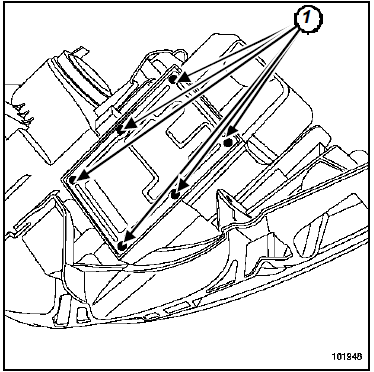

  • Déposer les vis de fixation (1) du calculateur boîtier de puissance.

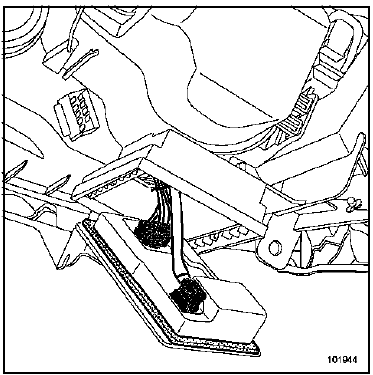

  •  Débrancher les connecteurs.

REPOSE

ATTENTION
  •  Les faisceaux haute tension des projecteurs droite et gauche sont différents (connecteur marron pour le projecteur gauche et bleu pour le projecteur droit).
  •  Remplacer impérativement le joint d'étancheité lors d'un remplacement de calculateur.
  • Serrer au couple le calculateur boîtier de puissance (1,2 daN.m).
ATTENTION

Après avoir remplacé un calculateur, il est nécessaire de lui apprendre :

  •  position CF004 (exemple bloc optique gauche),
  •  configuration CF003 (exemple B - C - K - E).
  •  Eteindre les feux de croisement pour que le calculateur valide les configurations.
  •  Allumer les feux.
  •  Entrer en mode diagnostic.
  •  Contrôler si les configurations ont été prise en compte.



Nota : Effectuer impérativement une initialisation du système des lampes xénon (Chapitre Lampes au xénon, Projecteurs au xénon : Réglage, page 80C-14) et procéder au réglage des projecteurs..
