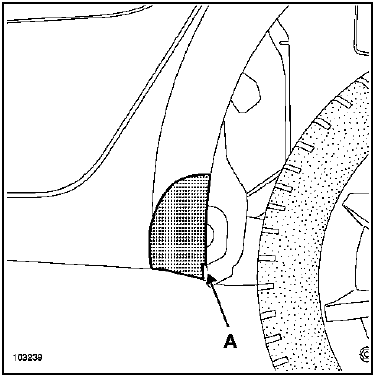

Bien repérer l'encoche du film adhésif et de l'aile

Bien repérer l'encoche du film adhésif et de l'aile arrière (A).

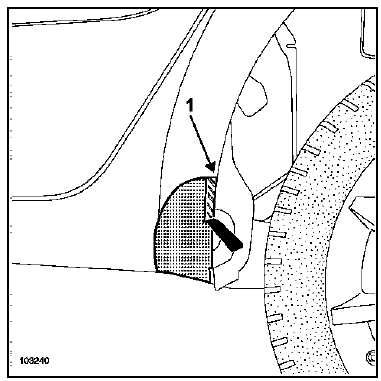

Retirer partiellement la feuille de protection (côté

Retirer partiellement la feuille de protection (côté adhésif) sur la partie arrière du film (1).

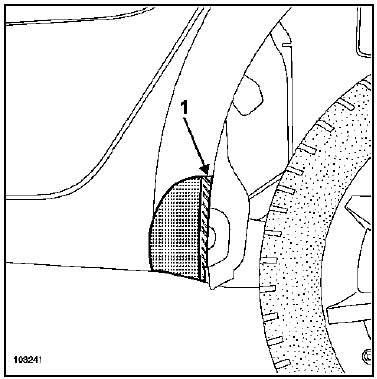

Positionner et coller la partie arrière du film (1) avec le

Positionner et coller la partie arrière du film (1) avec le bord arrière de l'aile arrière.

IMPORTANT

Ne pas mettre les doigts sur la partie collante du film.

A l'aide de la raclette, coller le film par un mouvement

A l'aide de la raclette, coller le film par un mouvement d'arrière en avant, en prenant soin de ne pas faire de bulles.

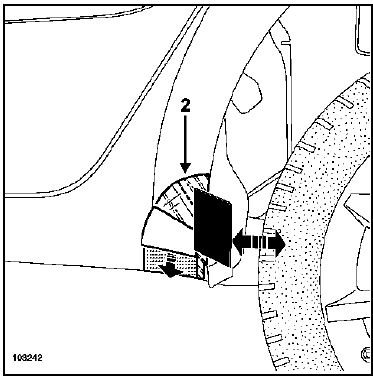

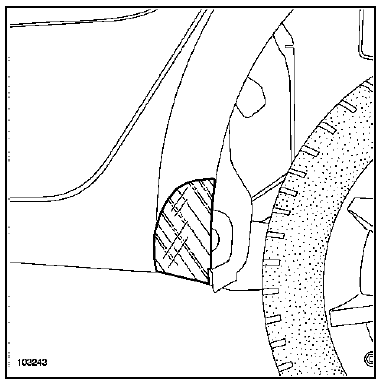

Tenir le film bien verticalement et coller la partie avant (2) sur le bas de l'aile arrière.

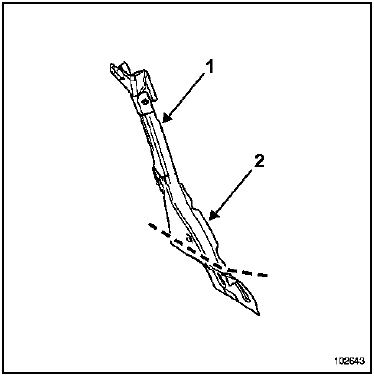

La gouttière de panneau d'aile arrière se compose de

La gouttière de panneau d'aile arrière se compose de deux parties :

  •  partie supérieure (1).
  •  partie inférieure (2).

Selon le degré du choc, remplacer uniquement les parties endommagées.

Ce type d'opération nécessite de séparer les éléments de la pièce fournie assemblée par le Magasin Pièce de Rechange.

Cette pièce peut se remplacer de différentes façons :

  •  Complète, complémentaire au pavillon, à l'aile arrière complète, et à l'allonge de passage de roue arrière.
  •  Partie basse complémentaire, à l'allonge de passage de roue arrière et aux fermetures latérales de traverse inférieure extrême arrière.
  •  Partie basse partielle évite la dépose de l'aile arrière.

    Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :
Gouttière latérale supérieure (1).
Support de rotule de porte de coffre.
Ecrou à souder M8X125.
Gouttière latérale inférieure (2).
Ecrou à sertir M6X100.

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Gouttière de panneau d'aile arrière partie supérieure 1
  2.  Gouttière de panneau d'aile arrière partie inférieure 0,9

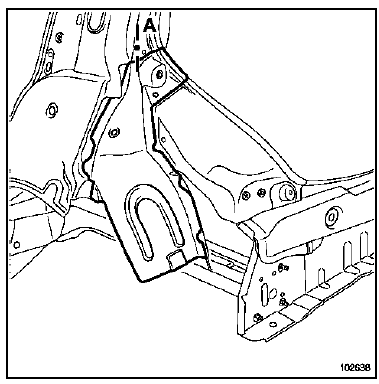

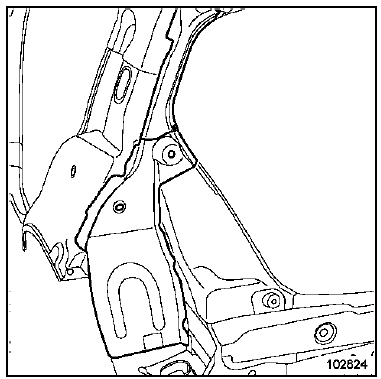

PIECE EN POSITION

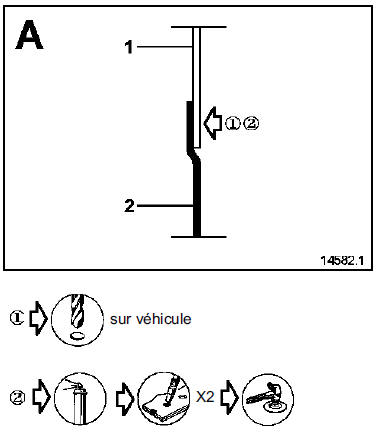

Particularité du remplacement de la partie basse

Particularité du remplacement de la partie basse de la gouttière de panneau d'aile arrière

  1. Gouttière de panneau d'aile arrière partie supérieure
  2.  Gouttière de panneau d'aile arrière partie supérieure

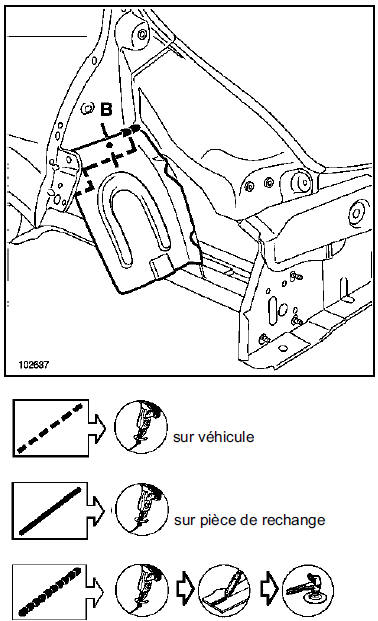

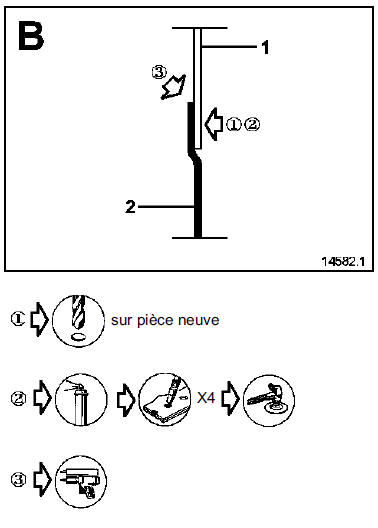

Particularité du remplacement partiel de la partie basse de la gouttière de panneau d'aile arrière
