DEPOSE

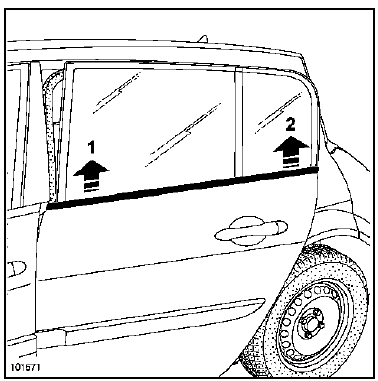

Déposer soigneusement le lécheur extérieur (1) et (2) à l'aide de l'outil Car. 1363.
ATTENTION : La vitre fixe entraîne une résistance sur le lécheur.
REPOSE
Positionner le lécheur au niveau de la vitre fixe (2).
Clipper le lécheur.
Lécheur extérieur de porte avantBoîtier papillon : Branchement
K4J
ATTENTIONLe boîtier papillon n'est pas réparable.
Connecteur du boîtier papillon :
Résistance moteur environ 1,6 Ω à 23¸C
Résistance potentiomètre ; voies 1 et 5 : 1000 +/- 250
Ω
En cas de rempl ...
"Bas de gamme" :
Branchement
Connecteur noir (1)
Connecteur jaune (2)
Connecteur noir (3)
Nota :
Si le véhicule est équipé du système de navigation,
(Chapitre Système télématique embarqué).
Les haut-parleurs sont branch&eac ...
Bouteille déshydratante
Matériel indispensable
station de charge
Couples de serragem
vis de fixation des raccords
de canalisations
1 daN.m
vis de cache batterie
0.4 daN.m
DÉPOSE
Mettre le véhicule sur un pont &e ...
