DEPOSE

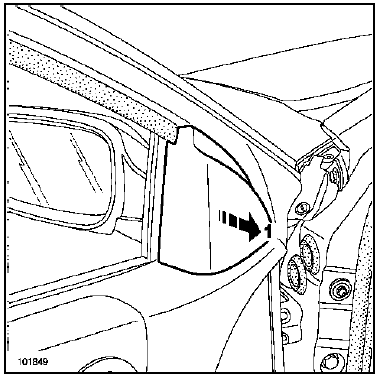

Déposer l'enjoliveur intérieur (1).

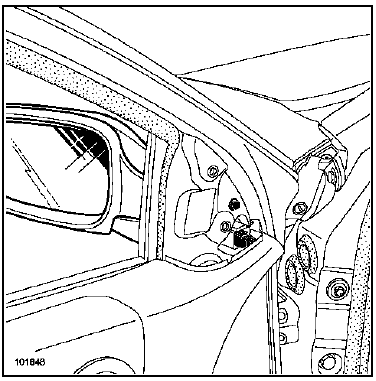

Déposer la vis de maintien du rétroviseur.
Débrancher le connecteur.

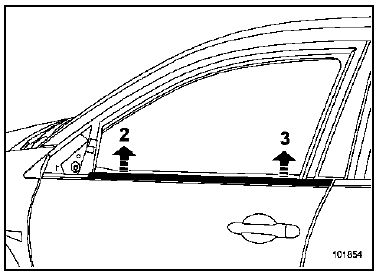

Déposer soigneusement le lécheur (2) et (3) à l'aide de l'outil Car. 1363.
REPOSE
Procéder dans le sens inverse de la dépose
Lécheur extérieur de porte arrièreArmature de dossier
Couples de serrage
Vis de fixation de l'enrouleur
25 N.m
Vis de fixation du mécanisme de
verrouillage de dossier
18 N.m
Vis patte de fixation - armature dossier
35 N.m
Vis de fixation accoudoir - arma
18 N.m
DEPOSE
D&eac ...
Bras inférieur
Matériel indispensable
outil de diagnostic
Couples de serragem
boulons de fixation du
bras inférieur sur le berceau
7 daN.m
écrou de rotule de direction
3,7 daN.m
écrou de rotule de biell ...
Boîtier fusibles relais
compartiment moteur
Les fusibles moteur sont regroupés :
sur l'unité de protection et de commutation situé dans
le compartiment moteur,
sur un boîtier fusibles relais situé sous l'unité de protection
de commutation.
Pour la dépose de l'unité ...
