Le remplacement de cette pièce s'effectue suivant plusieurs possibilités (voir méthode ci-après) :
| ATTENTION Le changement de cette pièce nécessite de commander la doublure de custode et de prélever le passage de roue arrière extérieur. |
Version 5 portes
Version 3 portes
| Nota :
Pour la version 3 portes, la coupe (d) évite la dépose
du renfort central de custode. Les opérations effectuées dans la méthode sont réalisées sur la pièce gauche. Le côté droit a une forme légèrement différente pour le passage de la goulotte de réservoir, mais le principe de remplacement est identique. |
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée assemblée avec :
Le pontet de fixation de tablette arrière.

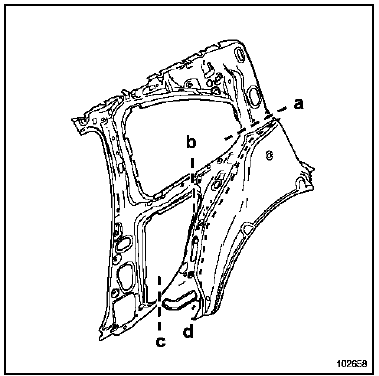

PIECES CONCERNEES (épaisseur en mm) :
Version 5 portes

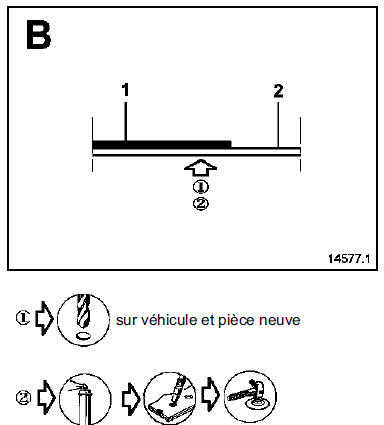

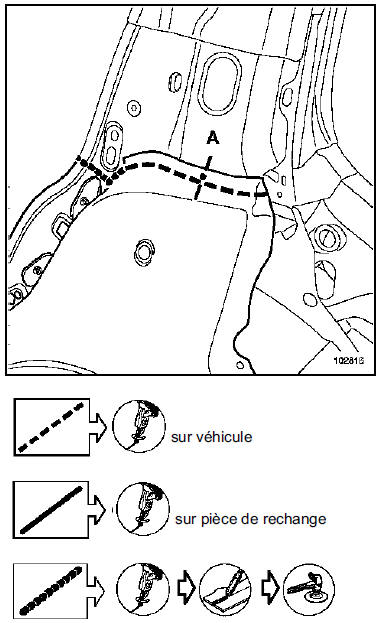

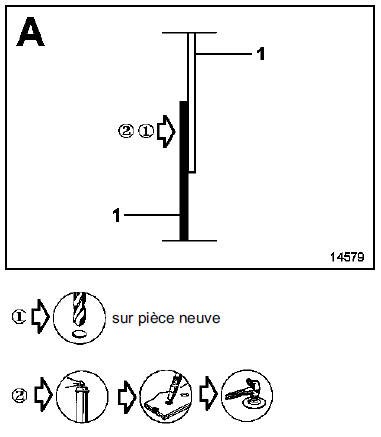

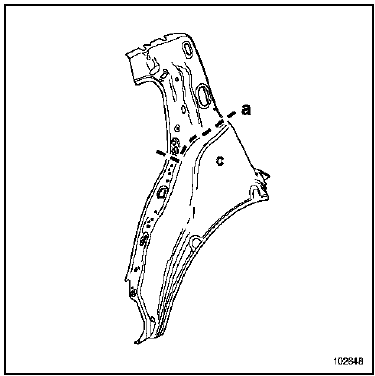

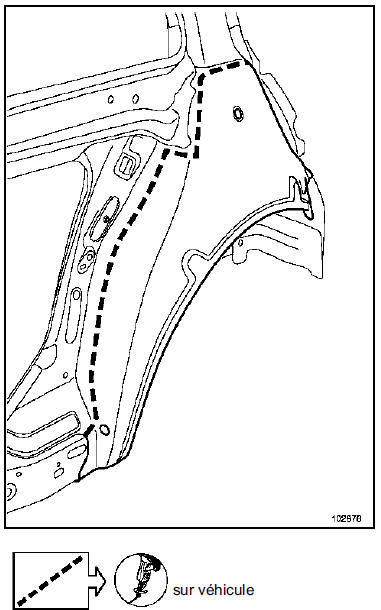

Détail de la coupe (a)


| Nota : La méthode de coupe pour la version 3 portes est identique à la version 5 portes. |
PIECE EN POSITION
Version 3 portes

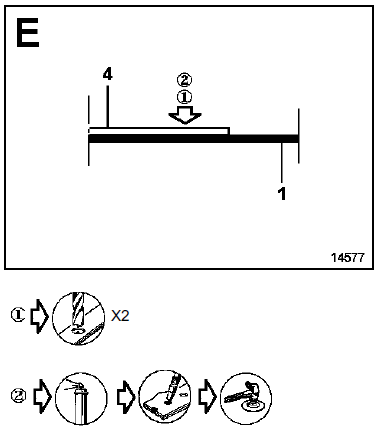

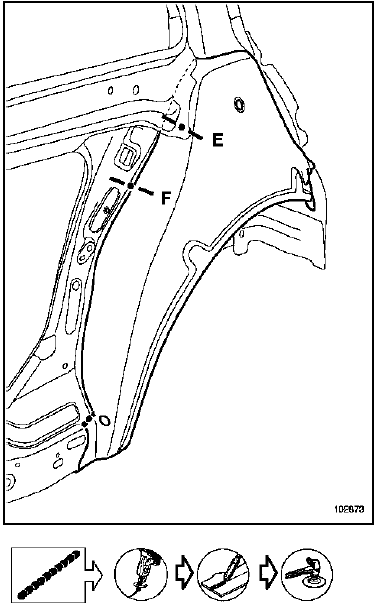

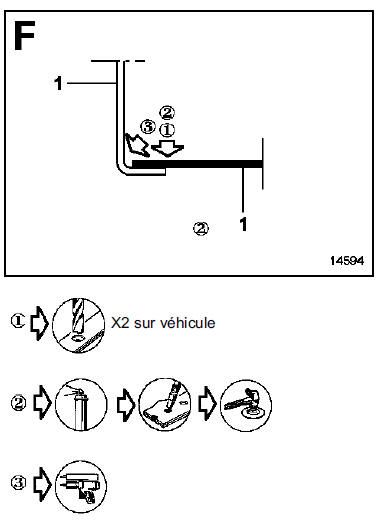

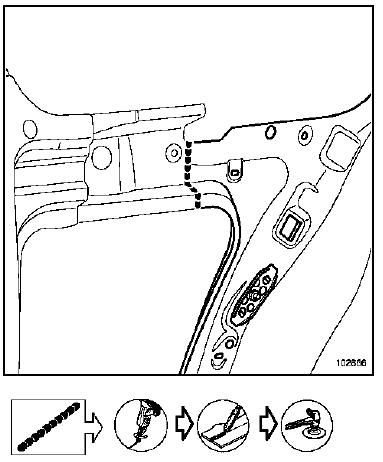

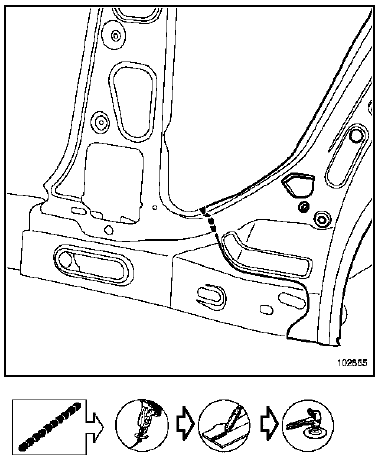

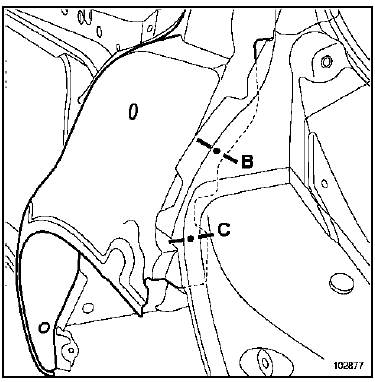

Détail de la coupe (b)

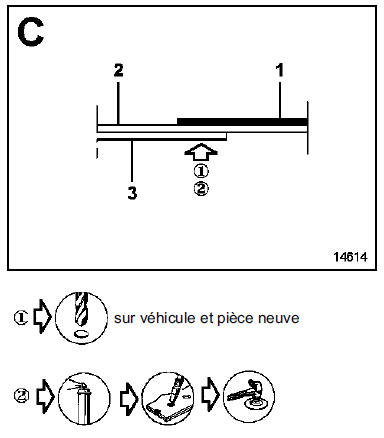

Détail de la coupe (c)

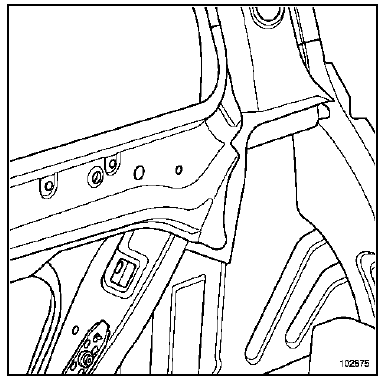

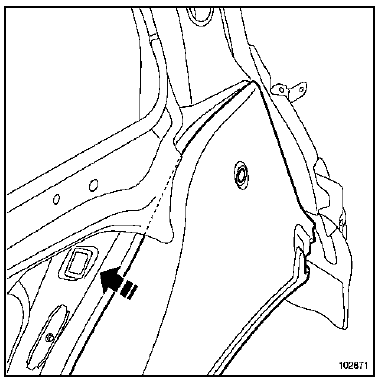

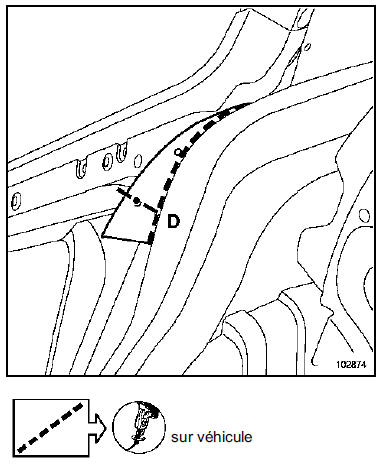

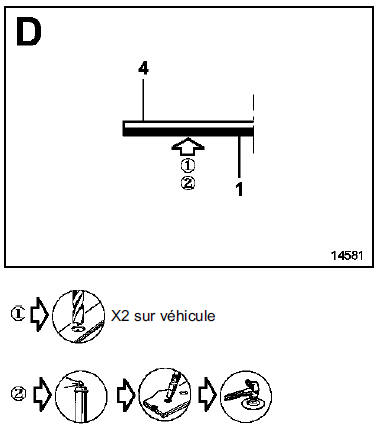

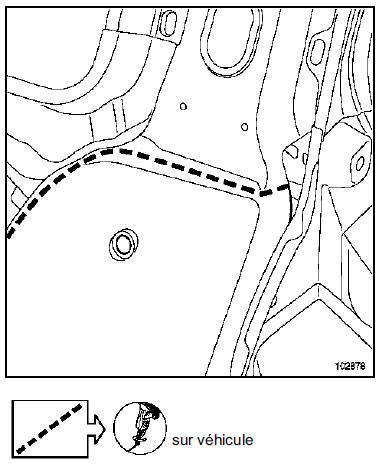

Particularité de la coupe (d)





| ATTENTION La coupe doit être effectuée à ras de la fermeture de passage de roue arrière. |

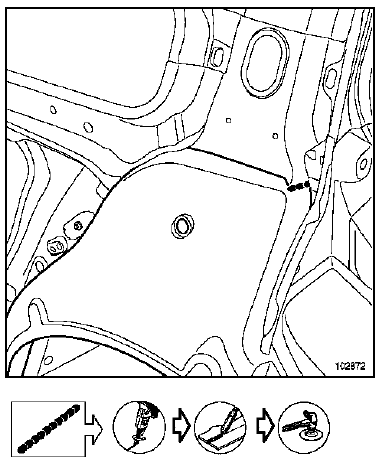

Mise en place du passage de roue arrière




Espacement entre les points 60 mm.
Réaliser un cordon de mastic dans l'angle pour assurer l'étanchéité.
Utiliser du mastic M. J. Pro (référence : 77 11 172 676).
Doublure de support de feu
Fermeture de passage de roue
arrièreAmortisseur
Couples de serragem
vis supérieures de fixa
tion des amortisseurs
6,2 daN.m
vis inférieures de fixation
des amortisseurs
10,5 daN.m
vis de fixation de la protection
sous le train
arrière
0,8 daN.m
