Revue technique Renault Megane: Projecteurs au xénon : Réglage

Revue technique Renault Megane / Equipement électrique / Lampes au xénon / Projecteurs au xénon : Réglage

Matériel indispensable
outil de diagnostic



ATTENTION

Toute opération sur un projecteur au xénon, sur un capteur ou sur un élément des trains roulants entraîne une initialisation puis un réglage des projecteurs.
  • Mettre le véhicule sur une aire plane et horizontale.
  •  Mettre à pression les pneumatiques.
  •  Ouvrir le capot moteur.
  •  S'assurer que le coffre du véhicule soit vide.
Nota :
  •  Ne pas serrer le frein de parking.
  • Ne pas monter dans le véhicule pendant la durée de l'opération.

RÉGLAGE

  •  Allumer les feux de croisement.
  •  Brancher l'outil de diagnostic.
  •  Sélectionner sur l'outil de diagnostic le système " lampe à décharge " de l'un des projecteurs (gauche ou droit).
  •  Vérifier l'absence de défaut.
  •  Sélectionner la commande CF001 " Calibration calculateur ".
  •  Sortir du mode diagnostic.
  •  Eteindre les feux de croisement (le calculateur valide l'initialisation).
  •  Recommencer la procédure pour l'autre projecteur.

  • Allumer de nouveau les feux de croisement.
  •  Placer un régloscope réglé à -1,3 % (valeur inscrite sur le projecteur) devant le véhicule.

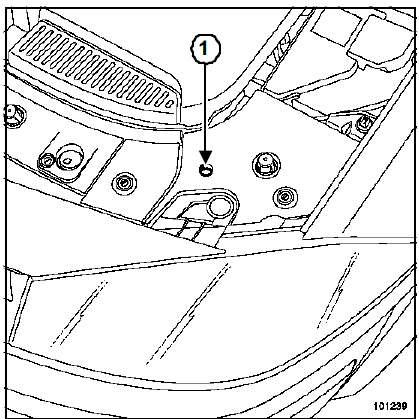

  •  Procéder au réglage des projecteurs par l'accès (1).
Nota :

L'initialisation peut échouer :

  •  lorsqu'il n'y a pas positionnement du ou des calculateurs configurés dans le ou les projecteurs (adressage),
  •  lorsque la vitesse du véhicule n'est pas nulle,
  •  lorsqu'il y a un défaut de capteurs (pas de signal ou signal incohérent),
  •  lorsqu'il n'y a pas de configuration dans le calculateur (type de véhicule : K,L,E...).
