Revue technique Renault Megane: Fermeture de longeron arrière partie arrière
Le remplacement de cette pièce est une opération complémentaire à la jupe arrière et au longeron arrière pour une collision arrière.
Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |

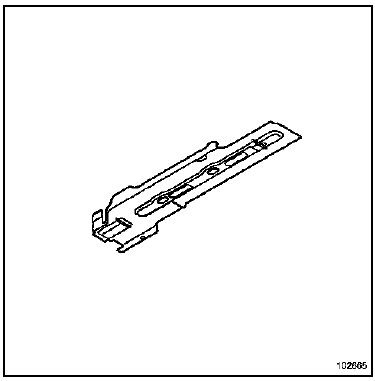

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée assemblée avec : Fil de maintien bagages
PIECES CONCERNEES (épaisseur en mm) :
- Fermeture de longeron arrière 0,7
- Longeron arrière 1,6
- Passage de roue arrière intérieur 0,7
- Renfort latéral fixation de siège 1,7

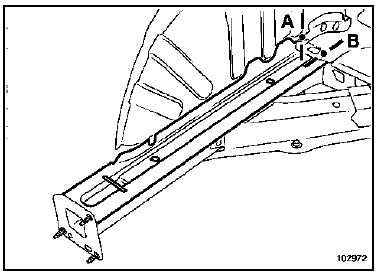

PIECE EN POSITION

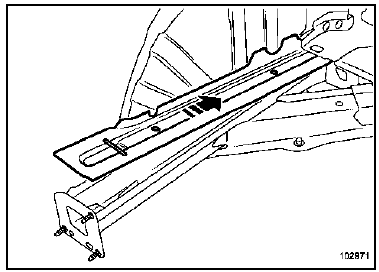

Mise en place de la fermeture de longeron
| Nota : Cette pièce peut également être remplacée pour un redressage du longeron arrière et dans ce cas l'utilisation du banc de réparation est indispensable. |
