Revue technique Renault Megane: Plancher arrière partie avant

Le remplacement de cette pièce est complémentaire au remplacement du longeron arrière pour un choc arrière ou à la partie arrière de côté de caisse pour un choc latéral arrière.

Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

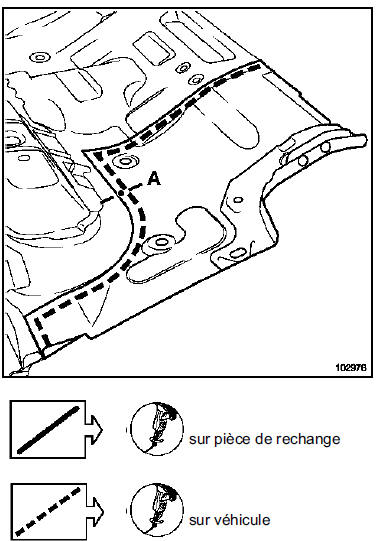

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

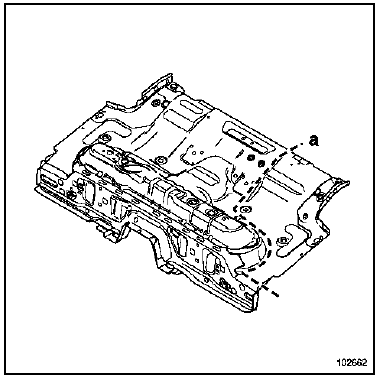

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée assemblée avec :
Renfort parclose
Renfort latéral de fixation siège arrière
Ecrou à souder M10X150
Rehausse arrière partie avant
Rivet G 4,8-12
Goujon soudé 5-14 CDQ 4-8
Tube passage câble de frein à main
Support de fixation avant échappement
Ecrou serti M8
Traverse retenue coussin arrière
Renfort de traverse retenue passager
Renfort fixation avant réservoir

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Plancher arrière partie avant 0,7

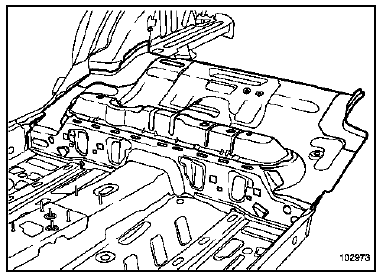

PIECE EN POSITION

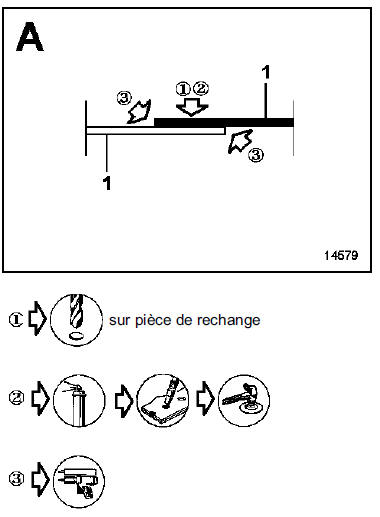

Détail de la coupe a

Détail de la coupe a

Support de fixation échappement

    Fermeture de longeron arrière partie arrière
