Le remplacement de cette pièce est associé au remplacement du tunnel.
Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |

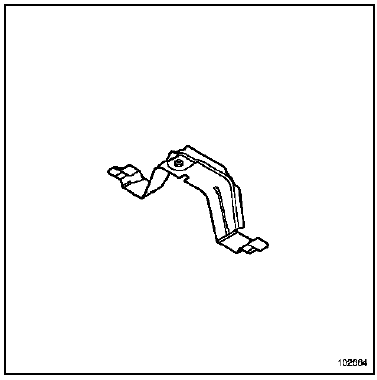

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée assemblée avec : Ecrou serti M8
PIECES CONCERNEES (épaisseur en mm) :

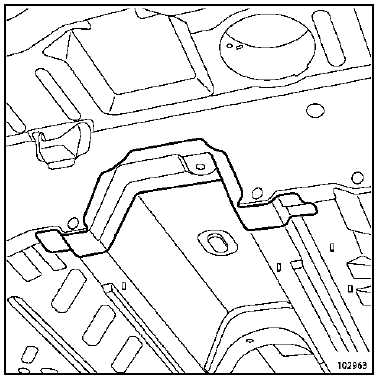

PIECE EN POSITION
Nota : La géométrie du support de fixation échappement se fait à partir des deux rivets à commander en supplément au magasin de pièces de rechange. |
Pied milieu
Cette pièce peut être remplacée partiellement de deux
façons :
suivant les coupes (a), (b), (d) et (e) :
opérations complémentaire au remplacement du
pavillon pour une collision latérale.
suivant les coupes (c), (d) et (e) : op&e ...
Fermeture de traverse inférieure
de baie
Le remplacement de cette pièce est associé à la
cloison de chauffage pour un choc latéral dans le pied
avant.
Les informations concernant les pièces
complémentaires seront traitées dans leurs chapitres
respectifs (voir sommaire).
Nota : ...
Dossier complet 1/3 - 2/3
Couples de serrage
Vis avant de dossier
44 N.m
Vis arrière de dossier
21 N.m
Vis de fixation de ceinture
21 N.m
DEPOSE
NOTA :
Pour faciliter l'accès aux fixations du dossier, dégager
les assises.
Les dossiers 1/3 et ...
