Revue technique Renault Megane: Essuie-vitre avant

Revue technique Renault Megane / Equipement électrique / Essuyage / lavage / Essuie-vitre avant

Outillage spécialisé indispensable

Ele. 1294-01 Outil de dépose de bras d'essuie-vitre



Couples de serragem

vis de fixation du mécanisme 0,8 daN.m
écrous des bras d'essuie-vitre 2,1 daN.m

Les mécanismes des véhicules à direction à droite et direction à gauche sont différents mais leur méthode de dépose est identique.

DÉPOSE

  •  Débrancher :
  •  la batterie,
  •  le moteur d'essuie-vitre.

  • Déposer :

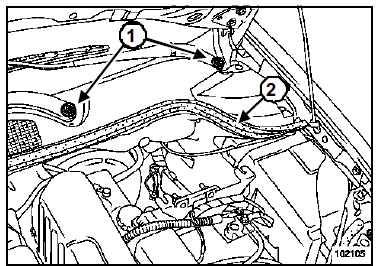

  •  les écrous de fixation (1) des bras d'essuie-vitre avant,
  •  les bras d'essuie-vitre avant avec l'outil (Ele. 1294- 01),
  •  les joints de boîte à eau (2).

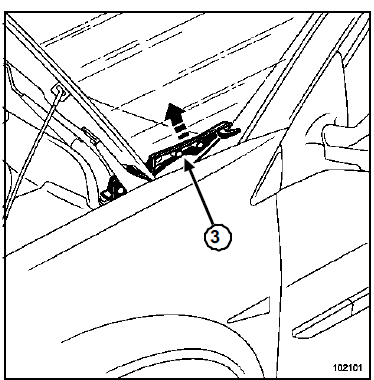

  • Déposer les enjoliveurs latéraux bas (3) de pare-brise.

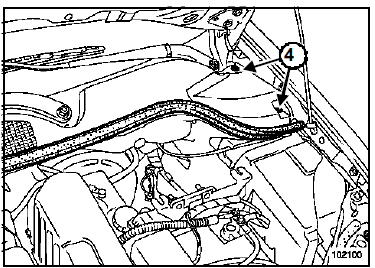

  • Déposer les fixations (4) de la grille de la boîte à eau.

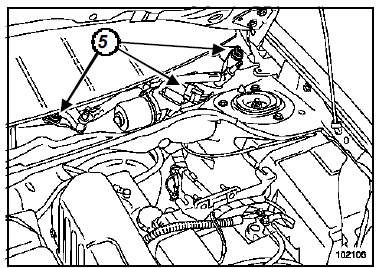

  • Déposer les trois vis de fixation (5) de l'ensemble.

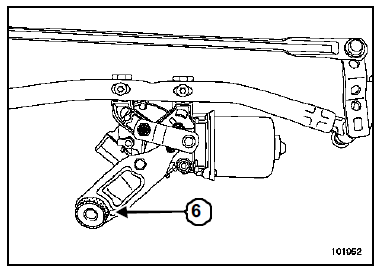

  • Desserrer l'écrou de la patte de fixation (6).
  •  Dégager la patte de son logement.
  •  Incliner le mécanisme.
  •  Déposer le mécanisme.

REPOSE

  •  Incliner le mécanisme pour le remettre en place.

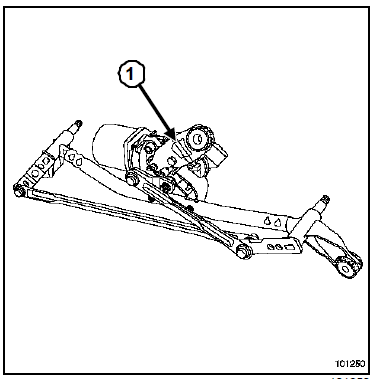

  • Positionner la platine (1) sans serrer la vis.

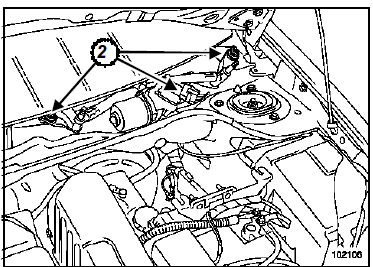

  • Positionner les trois vis de fixation (2) de l'ensemble.
  •  Serrer au couple les vis de fixation du mécanisme (0,8 daN.m).

  • Reposer :

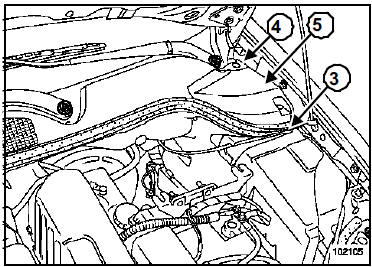

  •  la grille de la boîte à eau (5),
  •  les enjoliveurs latéraux bas (4) de pare-brise,
  •  le joint (3) de la boîte à eau.
  •  Brancher la batterie.
  • Rebrancher le connecteur du moteur d'essuie-vitre.
ATTENTION

Avant de remonter les bras d'essuie-vitre, s'assurer impérativement que le moteur d'essuie-vitre soit positionné à l'arrêt fixe.



ATTENTION

Lors du remontage des bras d'essuie-vitre :

  •  s'assurer du bon état des bras (fêlure ou dégradation des cannelures),
  •  utiliser des écrous de fixation neufs.

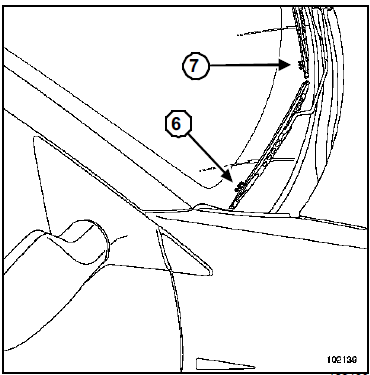

  • Positionner le bras inférieur (côté passager) avec sa raclette suivant le repère (6) du pare-brise.
  •  Positionner le bras supérieur (côté conducteur) suivant le repère (7) parallèle à la boîte à eau.
  • Serrer au couple les écrous des bras d'essuie-vitre (2,1 daN.m).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).



Nota : Pour différencier les deux bras d'essuie-vitre, le bras passager est le plus coudé des deux.
